Technologia szlifowania powierzchni walcowych Okamoto:

Znaczna poprawa jakości szlifowania dzięki uniwersalnym szlifierkom CNC.

Szlifierki UGM5V i IGM4VSP o bardzo dużej dokładności szlifowania powierzchni walcowych



Firma specjalizuje się w urządzeniach do szlifowania i oferuje szeroki asortyment rozwiązań spełniających wszystkie wymagania zastosowań przemysłowych. Przykładami takich rozwiązań są uniwersalne szlifierki CNC IGM4VSP i UGM5V zapewniające dokładność szlifowania powierzchni walcowych w skali μm.

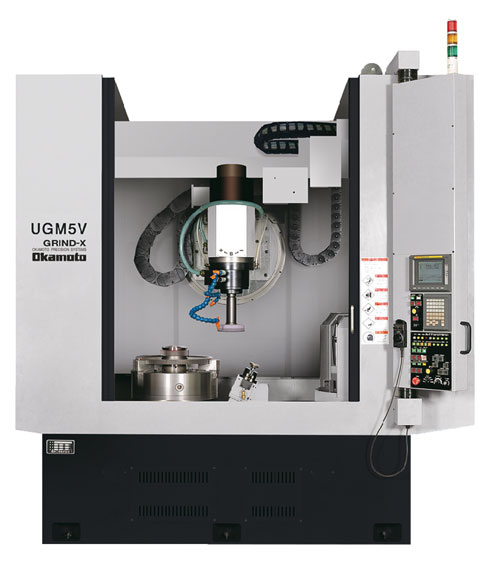

Kompaktowe rozmiary (2390 × 2000 × 2822 mm) oraz masa wynosząca 7 ton sprawiają, że uniwersalną szlifierkę CNC UGM5V do powierzchni walcowych można ustawić w miejscu, gdzie nie mieszczą się inne urządzenia



Thomas Loscher, dyrektor techniczny w firmie Okamoto, mówi: „W tej nowej serii szlifierek pionowych do zewnętrznych i wewnętrznych powierzchni walcowych firma Okamoto wykorzystała całe swoje know how w tej dziedzinie, tworząc nowe, innowacyjne rozwiązanie. Wielofunkcyjne szlifierki IGM4VSP i UGM5V zapewniają wyjątkowo gładkie powierzchnie wymagane dla detali używanych jako elementy silników oraz energetycznych urządzeń przepływowych, medycznych i elektrotechnicznych”.

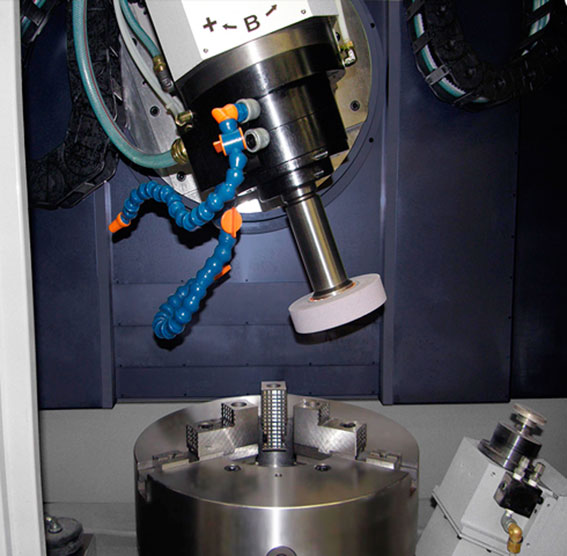

Szlifierka UGM5V jest wyposażona w funkcję automatycznego odchylania głowicy ściernicy (oś B).


Dokładny ruch obrotowy zapewnia największą precyzję szlifowania

Za pomocą urządzenia IGM4VSP można szlifować średnice wewnętrzne i zewnętrzne oraz powierzchnie czołowe z prędkością obrotową do 10 000 obr./min. Dzięki wrzecionu umieszczonemu w łożysku powietrznym w stole roboczym i dokładnemu ruchowi obrotowemu (dokładność < 0,05 µm) IGM4VSP wykonuje precyzyjne szlifowanie walcowe o dokładności 0,18 µm dla średnic wewnętrznych do 300 mm. Dokładne wyniki są zagwarantowane dzięki systemom pomiarów bezwzględnych na osi pionowej i poziomej. Szlifierka IGM4VSP ma odchylane wrzeciono z tarczą szlifierską; opcjonalnie może być wyposażona w system automatycznej wymiany ściernicy. Prostość i cylindryczność szlifowanych powierzchni jest zapewniona dzięki centrycznemu mocowaniu detalu i kompletnej obróbce wykonywanej w jednym położeniu.

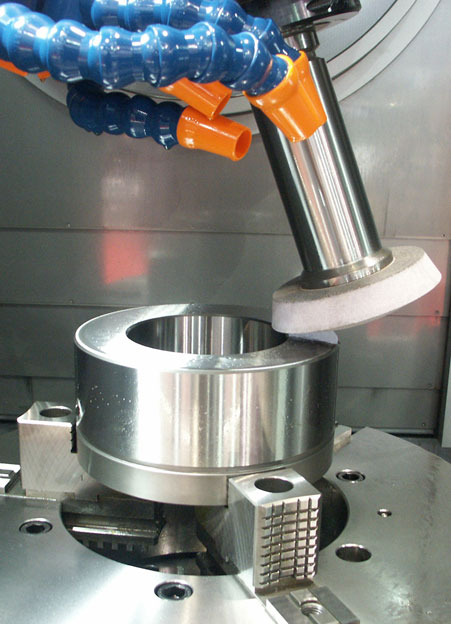

Przy użyciu maszyny IGM4VSP możliwa jest zarówno obróbka średnic wewnętrznych, jak i zewnętrznych oraz powierzchni czołowych.



Thomas Loscher: „Uniwersalna szlifierka UGM5V o dokładności ruchu obrotowego 0,9 μm dla średnic wewnętrznych również spełnia optymalne wymagania producentów części maszyn”.

UGM5V oferuje również funkcję automatycznego odchylania głowicy ściernicy (oś B) oraz automatyczny poczwórny system wymiany ściernic. Dodatkową zaletą tego urządzenia jest to, że w standardowym wyposażeniu znajduje się obrotowy obciągacz dużych ściernic oraz oparty na linijce optycznej system regulacji osi pionowych i poziomych w pętli sprzężenia zwrotnego ze sterowaniem numerycznym CNC.

Thomas Loscher: „Mimo kompaktowej konstrukcji droga posuwu osi X wynosząca 1000 mm oraz maksymalna średnica szlifowania 550 mm umożliwiają także optymalną obróbkę większych elementów”.





Źródło: Okamoto Machine Tool Europe GmbH
