MAPAL oferuje niezwykle ekonomiczną i elastyczną technologię ręcznego ustawiania narzędzi.

UNISET-V basic plus – nowy przyrząd do ustawiania narzędzi do precyzyjnego wytaczania o dużych średnicach.

Dzięki UNISET-V basic plus, MAPAL wypełnia lukę między prostymi mechanicznymi a drogimi przyrządami do ustawiania narzędzi CNC. Nowy przyrząd do ustawiania narzędzi łączy w sobie precyzję, wytrzymałość i praktyczność, szczególnie w przypadku dużych narzędzi do precyzyjnego wytaczania. Będzie dostępny wiosną 2026 roku.

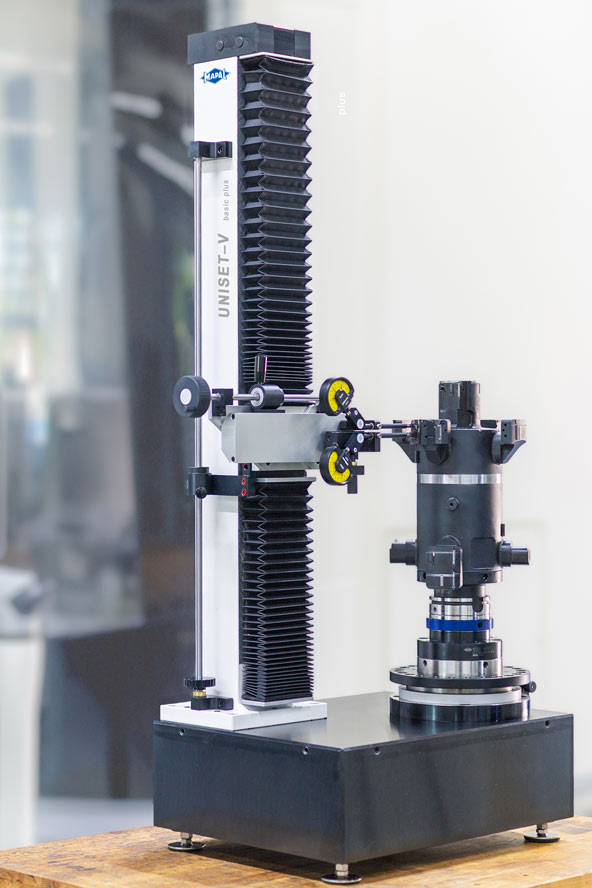

UNISET-V basic plus: Urządzenie UNISET-V basic plus można ustawić w dowolnym miejscu na stabilnej powierzchni. Dzięki nowemu rozwiązaniu MAPAL wypełnia lukę między prostymi przyrządami mechanicznymi a przyrządami do ustawiania CNC. ©MAPAL

Na targach EMO 2025 firma MAPAL zaprezentowała ręczny przyrząd do ustawiania, dostosowany do specyficznych potrzeb małych i średnich przedsiębiorstw, w postaci nowego urządzenia UNISET-V basic plus. Wypełnia ono istotną lukę między prostymi, mechanicznymi rozwiązaniami do ustawiania a systemami CNC, gwarantując jednocześnie pełną precyzję i wysoką stabilność.

Urządzenie z gamy UNISET firmy MAPAL zostało zaprojektowane w odpowiedzi na zapotrzebowanie przemysłu motoryzacyjnego. W szczególności w branży elektromobilności do obróbki elementów takich jak obudowy stojanów często stosuje się duże, ciężkie narzędzia. Narzędzia te wymagają niezwykle czułego ustawiania, co zapewnia precyzyjną obróbkę skrawaniem.

Jednak w niektórych przypadkach użytkownicy nie dysponują odpowiednią technologią ustawiania i nie mogą osiągnąć potencjalnej precyzji po stronie narzędzia. Istniejące rozwiązania, takie jak MASTERSET firmy MAPAL, szybko osiągają swoje granice w pracy z narzędziami o dużych wymiarach (od 200 mm). Jednocześnie, przyrządy pozycjonujące CNC nie są opłacalne dla wielu małych i średnich przedsiębiorstw. W związku z tym, w modelu UNISET-V basic plus, firma MAPAL opracowała nowe urządzenie, które oferuje imponującą opłacalność i funkcjonalność.

Solidna konstrukcja zapewniająca precyzyjne ustawianie narzędzi dzięki technologii prowadnicy

Uniset-V basic plus jest przeznaczony do ustawiania narzędzi o średnicy od 100 do 400 mm, maksymalnej długości pomiarowej 750 mm i z przyłączami wrzeciona HSK63, HSK100 i SK50. Możliwy jest montaż narzędzi o masie do 45 kg. Za pomocą adapterów redukcyjnych można również montować narzędzia HSK32 do HSK80. Obudowa UNISET-V basic plus oparta jest na stabilnej konstrukcji spawanej, co gwarantuje wysoką stabilność mechaniczną. Jest to kluczowa zaleta w środowiskach produkcyjnych.

Stacjonarne urządzenie stołowe o wysokości 1,3 metra i masie 179 kg, UNISET-V basic plus nie wymaga montażu w pomieszczeniu do ustawiania narzędzi. Można je ustawić w dowolnym miejscu, na stabilnej powierzchni. Na przykład, można je umieścić obok maszyny, na której znajdują się ustawiane narzędzia.

UNISET-V basic plus umożliwia mikrometryczną precyzję ustawienia wysięgu i stożka chwytowego ostrza w narzędziach do rozwiercania i precyzyjnego wytaczania. Obsługa odbywa się za pomocą dwóch przycisków, a ostrze skrawające jest ustawiane za pomocą prowadnicy.

UNISET-V basic plus jest skierowany przede wszystkim do małych i średnich przedsiębiorstw, które dotychczas rezygnowały z precyzyjnej technologii ustawiania. UNISET-V basic plus to jednak również właściwy wybór dla większych firm, które poszukują niezawodności procesu i wysokiej precyzji podczas ustawiania narzędzi o dużych średnicach i dużej masie.

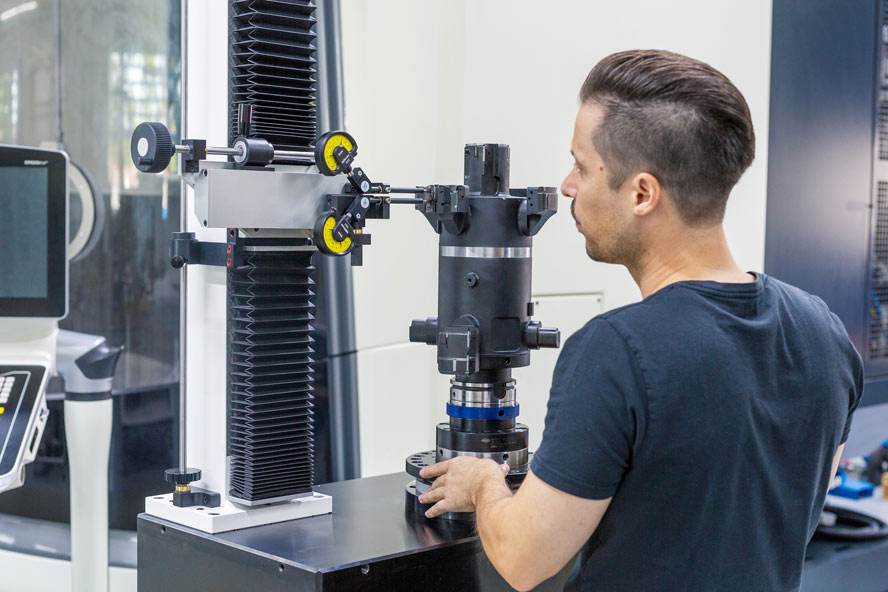

Regulacja przyrządów do ustawiania UNISET-V basic plus: UNISET-V basic plus idealnie nadaje się do ultraprecyzyjnego ustawiania narzędzi z prowadnicami o średnicy od 100 do 400 mm i maksymalnej długości pomiaru 750 mm. ©MAPAL

Krótki opis

Urządzenie UNISET-V basic plus zostało zaprojektowane jako pionowe urządzenie stołowe. Wypełnia lukę między produktem podstawowym MASTERSET a rozwiązaniami eksperckimi UNISET-H i UNISET-V expert. Kluczowe dane techniczne: Zakres średnic: 100–400 mm, masa narzędzia: do 45 kg, długość pomiaru: do 750 mm. Urządzenie ma modułową konstrukcję, dzięki czemu klienci mogą wybierać spośród różnych opcji.

Źródło: MAPAL
