Dwie koncepcje maszyn z innowacyjnym mechanizmem i najnowocześniejszą technologią sterowania zapewniają szerokie spektrum zastosowań i umożliwiają spełnienie najwyższych wymagań przemysłu dotyczących precyzji i ekonomii.

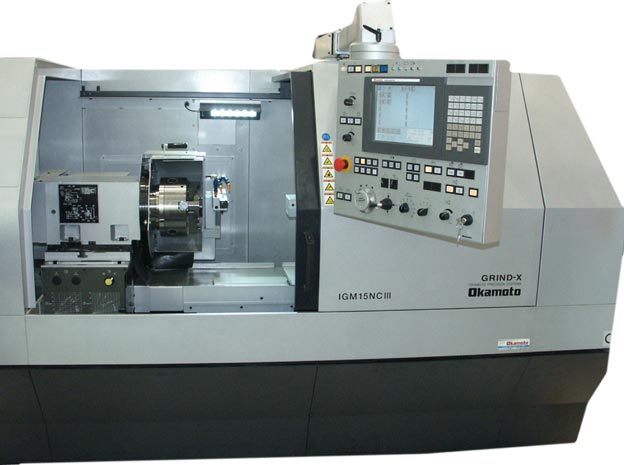

Nowa szlifierka IGM 15 NC III firmy Okamoto spełnia rosnące wymogi przemysłu w zakresie precyzji i ekonomiczności



W przypadku szlifowania otworów lub szlifowania wcinającego i wzdłużnego w wielu zastosowaniach występuje duże zużycie promieniowe i problem niewielkiej ilości materiału zdejmowanego w danej jednostce czasu. Często tylko niewielkie wartości cięcia mogą zredukować ciepło obróbki skrawaniem, pozwolić uniknąć uszkodzenia tarczy szlifierskiej i/lub obrabianego elementu oraz odprowadzić wióry ze strefy kontaktu w sposób bezpieczny dla procesu.

Kamil Guttmann z działu sprzedaży w firmie Okamoto mówi: „Dzięki swoim zaletom konstrukcyjnym nasza seria szlifierek do szlifowania wewnętrznych powierzchni walcowych IGM 15 NC III znakomicie nadaje się do tego, aby »dodać gazu« i osiągnąć do 150 mm głębokości szlifowania, spełniając przy tym wysokie wymagania przemysłu dotyczące precyzji i ekonomii”.

Wytrzymałe, precyzyjne, szybkie

Dzięki maksymalnie wytrzymałej konstrukcji szlifierek do szlifowania wewnętrznych powierzchni walcowych IGM 15 NC III jako maszynie CNC z jednym (Ø od 6 do 150 mm) lub IGM 15 NC III-2 z dwoma wrzecionami (Ø do 100 mm) szlifierz ma do dyspozycji wyjątkowo stabilny system, który nawet podczas szlifowania wewnętrznych powierzchni walcowych – za pomocą wrzecion o dużej częstotliwości w zakresie prędkości obrotowej od 10 000 do 60 000 obr./min może poruszać się z bardzo dużą prędkością obróbki skrawaniem.

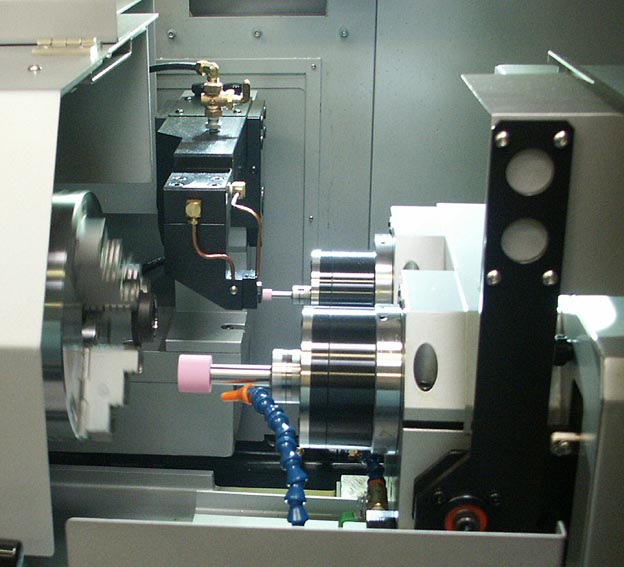

Wersja IGM 15 NC III-2 jako pełnowartościowa maszyna CNC wyposażona w dwa wrzeciona ściernicy pozwala dodatkowo na obróbkę detali stożkowych oraz promieni.



W przypadku szlifierek do szlifowania wewnętrznych powierzchni walcowych IGM15 NC III jej łatwe w obsłudze oprogramowanie z oknami dialogowymi posiada rozszerzoną klawiaturę do programowania ISO. Dzięki temu szlifierka jest zaprojektowana do szlifowania powierzchni stożkowych i krawędzi przy interpolującym sterowaniu 2-osiowym. Oprogramowanie określa najlepsze parametry szlifowania i obciągania. Możliwe jest również generowanie kształtów profili. W celu zapewnienia maksymalnej dokładności powtórzeń standardowo podczas wykonywania ruchów poprzecznych stosowana jest stabilizacja temperatury chłodzonej śruby pociągowej tocznej. Serwosilniki napędowe AC do tarcz szlifierskich i wrzecion zapewniają dodatkowo wysoką precyzję. Maszyna IGM NC III-2 w wersji CNC jest wyposażona w dwa wrzeciona szlifujące umieszczone równolegle na wspólnych saniach, które służą do obróbki elementów stożkowych i promieni w ramach tylko jednego ustawiania. W zależności od zastosowania Okamoto dopasowuje maszyny do0 konkretnych wymagań klienta albo do przepływu pracy. Dotyczy to również ciągłej automatyzacji, np. w przypadku stosowania robotów do załadunku i rozładunku, paletyzacji oraz7 manipulowania mocowadłami i paletami. Możliwa jest przy tym realizacja nawet złożonych procesów szlifowania. Kamil Guttmann mówi: „Wydajność szlifierek do szlifowania wewnętrznych powierzchni walcowych IGM NC III można dodatkowo zwiększyć dzięki zaawansowanej automatyzacji. Pozwala to wyeliminować kosztowne manualne procesy załadunku i rozładunku, czas wymiany mocowania i zbrojenia. Podsumowując, zwiększa się produktywność procesów, a zmniejszają koszty jednostkowe”.

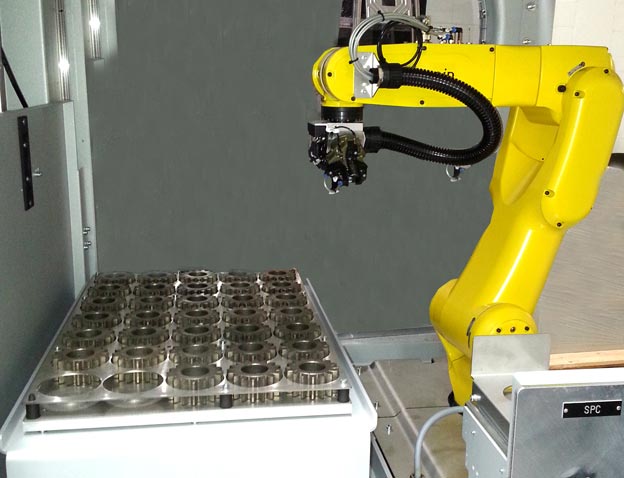

Dzięki wysokiemu stopniowi automatyzacji można w pełni wykorzystać wydajność maszyn Okamoto. Zdjęcie: Okamoto Europe



Źródło: Okamoto / KSKOMM
