Innowacja w czyszczeniu strumieniem suchego lodu CO2

Szybciej, skuteczniej i wydajniej dzięki pulsującemu strumieniowi

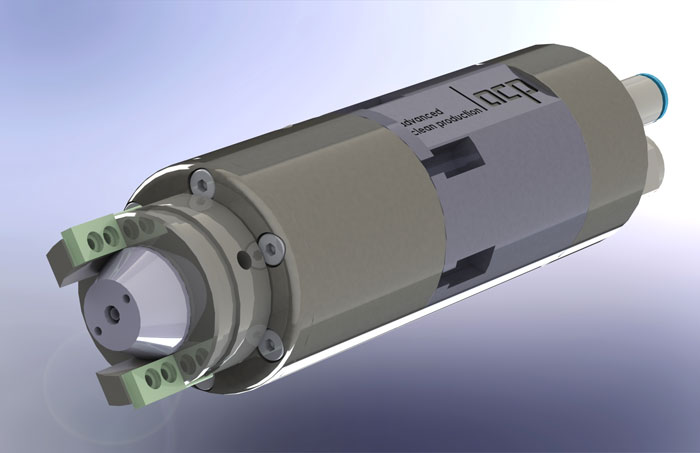

Innowacyjna dysza pulsacyjna poprawia skuteczność czyszczenia i poszerza zakres zastosowania systemu oczyszczania quattroClean. Foto: acp systems AG

W dzisiejszych zorientowanych na jakość procesach produkcyjnych we wszystkich gałęziach przemysłu czyszczenie części jest nieodzownym krokiem. Wymagania dotyczące czystości, które należy spełnić, różnią się w zależności od produktu, fazy produkcji i kolejnego procesu w łańcuchu produkcyjnym, takiego jak powlekanie, łączenie, montaż lub pakowanie. Niezależnie od przypadku, trend coraz bardziej zwraca się w stronę procesów czyszczenia na sucho, takich jak technologia oczyszczania quattroClean firmy ACP Systems AG. Zapewniają one niezawodne wyniki czyszczenia zgodne z wymaganiami i są łatwe do zintegrowania z liniami produkcyjnymi i połączonymi środowiskami produkcyjnymi. Przyjazna dla środowiska alternatywa dla mokrych procesów chemicznych ma również zalety, jeśli tylko wytypowane obszary części wymagają określonego poziomu czystości cząstek i / lub folii, takich jak klejenie, spawanie lub uszczelnianie powierzchni, lub jeśli chodzi o czyszczenie gotowych zmontowanych elementów. Ponadto technologia ta może być używana do jednoczesnego czyszczenia i usuwania zadziorów z twardych i kruchych tworzyw sztucznych, takich jak PEEK i PPS.

Cztery efekty dla konsekwentnie czystych powierzchni

Środkiem czyszczącym jest płynny, niekorozyjny dwutlenek węgla, który ma nieograniczony okres trwałości. Ten środek czyszczący, będący produktem ubocznym chemicznych procesów produkcyjnych i wytwarzania energii z biogazu, jest neutralny dla środowiska. Sercem systemu czyszczącego jest niezużywająca się, dwuskładnikowa dysza pierścieniowa, przez którą podawany jest niepalny i nietoksyczny dwutlenek węgla. Na wyjściu z dyszy dwutlenek węgla rozszerza się, tworząc drobiny suchego śniegu CO2, który jest następnie wiązany w oddzielny płaszcz sprężonego powietrza i przyspieszany do prędkości naddźwiękowej. Gdy łatwo skupiający się strumień śniegu i sprężonego powietrza uderza w czyszczoną powierzchnię, występuje połączenie efektów termicznych, mechanicznych, sublimacyjnych i rozpuszczalnikowych. Współdziałanie tych czterech mechanizmów działania niezawodnie usuwa zanieczyszczenia cząstkami i powłoką filmu. Siła aerodynamiczna sprężonego powietrza usuwa oderwane zanieczyszczenia, które są następnie usuwane przez zintegrowany system wyciągowy. Ponieważ CO2 sublimuje natychmiast pod ciśnieniem atmosferycznym, części są suche pod koniec etapu czyszczenia i natychmiast gotowe do dalszego przetwarzania lub pakowania.

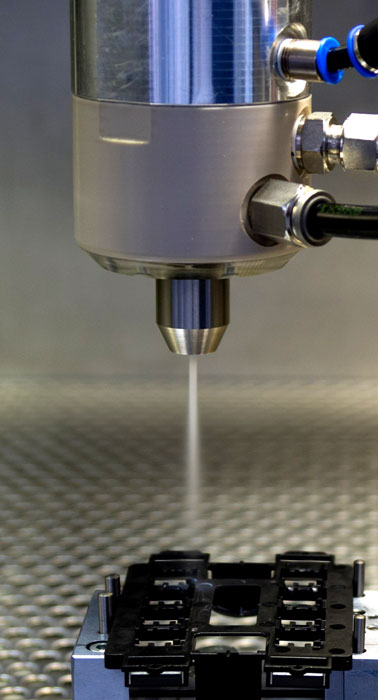

Nowa dysza wytwarza pulsujący strumień o częstotliwości od 25 do 30 Hz i wyższej energii kinetycznej.

Wyższa wydajność czyszczenia dzięki nowej technologii dysz

Mając na celu jeszcze większe zwiększenie wydajności czyszczenia i poszerzenie zakresu zastosowań, firma acp kolejny raz rozwinęła technologię dysz. Rezultatem jest technologia dysz, która generuje pulsujący strumień o częstotliwości od 25 do 30 Hz. Pulsujący strumień suchego lodu i sprężonego powietrza ma wyższą energię kinetyczną niż ciągły strumień, stąd zoptymalizowany efekt czyszczenia. Po pierwsze, zwielokrotnia się efekt mikrostrumieni (mechaniczna metoda działania). Wynika to z impulsu przekazywanego, gdy drobne kryształki śniegu uderzają z dużą prędkością w czyszczoną lub gratowaną powierzchnię. Po drugie, za każdym razem, gdy pulsujący strumień uderza w materiał, podczas przejścia z fazy stałej do gazowej ma miejsce około 600-krotny wzrost objętości (efekt sublimacji). Powoduje to powtarzające się mikro-eksplozje, które umożliwiają skuteczniejsze usuwanie zanieczyszczeń.

Krótsze czasy obróbki i niższe koszty

Dzięki zwiększonej skuteczności strumienia, w wielu zastosowaniach i tak już krótkie czasy czyszczenia można jeszcze bardziej skrócić. Ulepszona transmisja impulsów poprawia również wydajność usuwania zadziorów, dzięki czemu również tutaj można skrócić cykle obróbki. Otwiera to nowe perspektywy, zwłaszcza jeśli system quattroClean jest zintegrowany z zautomatyzowanymi etapami produkcji o bardzo krótkich czasach cyklu. Odpowiednie próby firma przeprowadza we własnym centrum technicznym. Pulsujący strumień może również zmniejszyć zużycie dwutlenku węgla i sprężonego powietrza, obniżając w ten sposób koszty czyszczenia na część i przyczyniając się do wyższej efektywności ekonomicznej. Ponadto system czyszczenia strumieniem suchego lodu z pulsującą dyszą jest lekki i kompaktowy.

Wysoce elastyczne systemy dostosowane do wymagań

Firma opracowuje indywidualne koncepcje systemowe w oparciu o standardowe moduły, które są dostosowane do odpowiednich wymagań dotyczących czyszczenia i czasu cyklu. Systemy mogą być zaprojektowane jako samodzielne rozwiązania lub mogą być zintegrowane ze zautomatyzowanymi lub połączonymi środowiskami produkcyjnymi. Skalowalny proces quattroClean można dostosować do różnych geometrii elementów w celu częściowego lub całopowierzchniowego przetwarzania w sposób wydajny i oszczędzający miejsce. Dzięki testom w centrum technicznym wszystkie parametry procesu, takie jak przepływy objętościowe sprężonego powietrza i dwutlenku węgla, a także czas trwania i obszar zastosowania strumienia, są precyzyjnie dostosowane do danego przypadku, biorąc pod uwagę właściwości materiałów i zanieczyszczenie, które ma zostać usunięte. Te parametry można później zapisać jako specyficzne dla części programy czyszczenia w sterowaniu systemu. Standaryzowane interfejsy umożliwiają łatwą integrację z systemami komputerowymi wyższego poziomu w celu późniejszej kontroli. Aby zapewnić pełną dokumentację i identyfikowalność, wszystkie parametry procesu są automatycznie rejestrowane i przesyłane do komputera głównego.

Kontakt: acp systems AG, Karl-Heinz Menauer, 71254 Ditzingen, Niemcy, tel. +49 7156 480140, www.acp-systems.com

O systemach ACP
Założona w Stuttgarcie w 1997 r. Firma acp systems AG jest dziś jednym z międzynarodowych liderów rynku i technologii, jeśli chodzi o wydajne czyszczenie strumieniem suchego lodu CO2. Opatentowana przez firmę technologia quattroClean to suchy, delikatny i oszczędzający zasoby proces, który usuwa cząstki i zanieczyszczenia filmowe z prawie każdego materiału technicznego. Nadaje się również do czyszczenia elementów elektronicznych i elektromechanicznych, zapewniając powtarzalne wyniki. Skalowalny system quattroClean z funkcją Industrial 4.0 może być używany do czyszczenia całopowierzchniowego lub selektywnego, na przykład do czyszczenia powierzchni spawanych, klejonych i uszczelniających. acp specjalizuje się również w automatyzacji procesów czyszczenia i integracji ich z połączonymi w sieć liniami produkcyjnymi, montażowymi i lakierniczymi.
