Linia wysokowydajnych frezów HPC-VHM firmy Nachreiner:

„Superstars” z supermocami: Lepsze frezowanie dzięki narzędziom o dłuższej żywotności

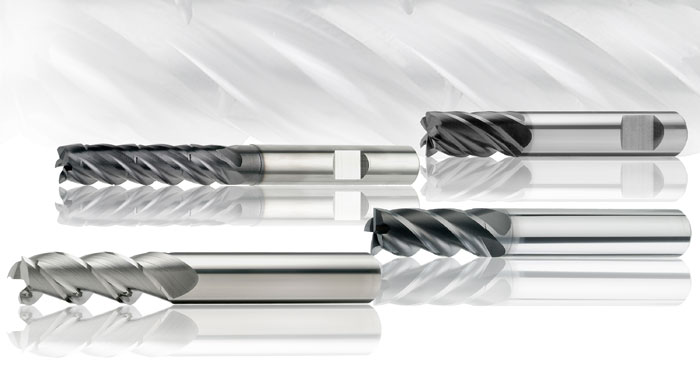

Frezy „Superstar” firmy Nachreiner są najlepszym wyborem do frezowania HPC


Zalety konstrukcyjne zwiększają produktywność

W serii „Superstar” firma Nachreiner oferuje szeroki wachlarz produktów w zakresie frezów trzpieniowych z chwytem Weldon. Począwszy od specjalnych mini-narzędzi do narzędzi w rozmiarze XL – w wersjach krótkich, długich i bardzo długich, z chłodzeniem wewnętrznym i bez – do najróżniejszych zastosowań, za pomocą których nasi klienci mogą sprawnie, precyzyjnie i ekonomicznie obrabiać zgrubnie i wykańczać przy niebywale krótkim czasie cyklu produkcyjnego.

Markus Hallas, Dyrektor Zarządzający Nachreiner GmbH: „Dostosowujemy nasze frezy »Superstar« pod względem węglika, geometrii, kontroli mocowania i powlekania dokładnie do materiału, który ma być obrabiany, i odpowiednich procesów skrawania. Precyzyjne przygotowanie krawędzi, zoptymalizowana mikrogeometria i dopasowane do zastosowania powłoki zapewniają naszym »Superstars« dodatkową efektywność i trwałość. A ponieważ sami kontrolujemy wszystkie te procesy produkcyjne, wszystkie istotne etapy tworzenia wartości i jakości produktu mamy we własnych rękach. W ten sposób dajemy naszym klientom wyraźną obietnicę wydajności, na której mogą polegać – po prostu »tools you can trust«”.

Twarde orzechy do zgryzienia

Jednym z przykładów jest frezowanie HPC wytrzymałych superstopów, takich jak tytan czy Inconel. Szczególnie nadają się do tego celu frezy Nachreiner VHM-HPC-HSC „Superstar” z ochronnym promieniem naroża (E.7728.1; 4-ostrzowe) oraz frezy VHM-HPC-HSC z ochronnym promieniem naroża (E.7736.1; 5-ostrzowe). Frezy z wysokowydajną powłoką BlueCut optymalnie radzą sobie z ekstremalnymi warunkami skrawania. Markus Hallas: „W przypadku tych narzędzi nie stosujemy fazy zabezpieczającej naroże. Zamiast tego narzędzia mają promień ochronny naroża tej samej wielkości co w przypadku stosowania fazy. Dzięki temu uzyskujemy jeszcze większą niż dotychczas stabilność całego układu i jeszcze większą niezawodność procesu, także przy jeszcze wyższych parametrach skrawania, które teraz są możliwe. Specjalny kształt rowków wiórowych zapewnia szybkie odprowadzanie wiórów. Oznacza to, że w zależności od zastosowania można uzyskać do 60 procent większy posuw, przy wyjątkowej dokładności wykonania geometrii krawędzi tnącej i najlepszej jakości powierzchni w porównaniu z narzędziami konwencjonalnymi”.

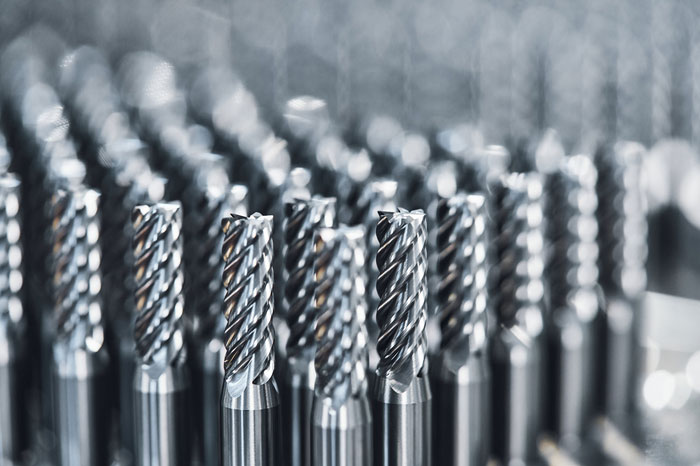

Frezy HPC „Superstar” od Nachreiner to bez wątpienia „tools you can trust”.

Najlepsze w uniwersalnym zastosowaniu

Do obróbki wykańczającej szerokiego spektrum materiałów (materiały poniżej 1400 N/mm2) Nachreiner poleca m.in. frez VHM „Superstar” E.7716.1. wykonany „na ostro”. Warunkiem koniecznym do uzyskania wysokiej wydajności jest geometria z nierównomierną podziałką rozmieszczenia ostrzy. Zapobiega ona między innymi wibracjom i drganiom, a tym samym odpowiada za bardzo spokojną pracę i zmniejszone opory skrawania. Zoptymalizowane kieszenie wiórowe z dużymi przekrojami rowków odprowadzają znaczne ilości wiórów bezpiecznie i szybko poza strefę skrawania. Szczególnie twarde podłoże z węglików spiekanych, stabilne krawędzie tnące i wysokowydajna powłoka gwarantują wysoką odporność na zużycie i długą żywotność.

Najwyższa wydajność dzięki frezowaniu trochoidalnemu

Przykładem frezów „Superstar” dostosowanych do materiału i procesu skrawania są frezy trzpieniowe VHM-HPC „Trochoid” (E.7714.1; 6-ostrzowe, E.7613.1; 5-ostrzowe) z łamaczem wiórów, które są dostępne również w wersjach długich do 4xD. Uniwersalne frezy przeznaczone są do obróbki szerokiej gamy materiałów od stali, żeliwa, stopów specjalnych i tytanu po aluminium. Markus Hallas: „Nasze frezy trochoidalne przekonują swoją wydajnością, gdy np. trzeba wykonać skomplikowane i/lub głębokie kontury przy dużych prędkościach posuwu i niewielkich siłach skrawania. Posiadają one specjalną konstrukcję oraz wysokowydajną powłokę BlueCut do dużych obciążeń podczas frezowania trochoidalnego z równomiernym rozkładem sił skrawania na całej długości krawędzi skrawającej. Dzięki łamaczowi wiórów uzyskuje się optymalne i szybkie łamanie wiórów na krótkie fragmenty, które są szybko usuwane ze strefy obróbki, a wraz z nimi odprowadzane jest ciepło skrawania.

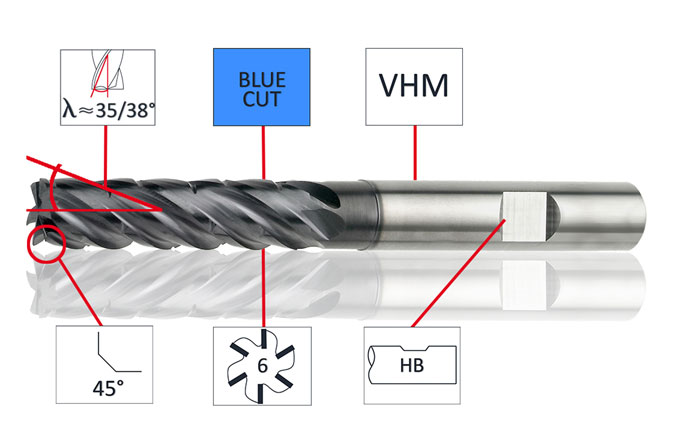

E.7714.1 firmy Nachreiner jest absolutnie najlepszym narzędziem do frezowania trochoidalnego (TPC).

Obróbka materiałów lekkich

Do obróbki aluminium, metali nieżelaznych i tworzyw sztucznych firma Nachreiner opracowała frez trzpieniowy VHM E.7636.0 (45°) w zakresie średnic 6–25 mm. Na przykład 3-ostrzowy frez do szybkościowej obróbki zgrubnej (HSC) jest zoptymalizowany do specyficznych warunków skrawania panujących podczas obróbki metali nieżelaznych. Markus Hallas: „Nawet w przypadku lekkich komponentów o zwiększonej zawartości krzemu, frez »Superstar« jest optymalnie zabezpieczony przed wysoką ścieralnością, spowodowaną przez zastosowanie „Si” jako dodatku stopowego. Także podczas obróbki bardzo miękkich, kutych stopów aluminium bez „Si” jako dodatku stopowego, wióry są usuwane całkowicie i szybko w sposób bezpieczny dla procesu – bez przyklejania i »kumulowania« wióra w rowku wiórowym”.

Więcej na: www.nachreiner-werkzeuge.de



Źródło / Zdjęcie: Nachreiner GmbH
