Stawianie czoła wyzwaniom związanym
z obróbką rowków

Innowacyjny system do toczenia rowków czołowych
zapewnia doskonały przebieg obróbki

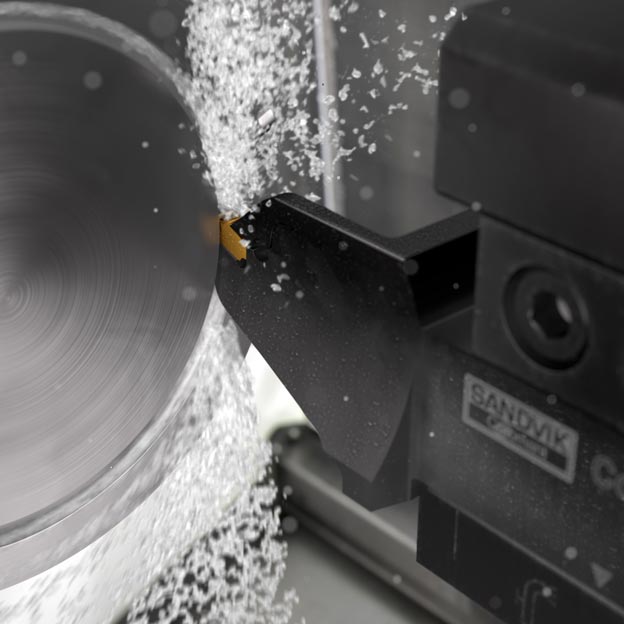

“Podczas obróbki rowków czołowych, wióry mogą z łatwością zakleszczyć się w rowku, wpływając negatywnie na wydajność produkcji. Pokazuje to, jak duże znaczenie ma stabilny przebieg obróbki,” wyjaśnia Jenny Claus, Product Manager for Parting and Grooving w firmie Sandvik Coromant. “CoroCut QF charakteryzuje się mocną konstrukcją zapewniającą wysoką sztywność listwy oprawki, a precyzyjnie podawane chłodziwo gwarantuje bardzo dobre i powtarzalne wyniki obróbki rowów czołowych. Pochylenie płytki zapewnia dodatkową stabilność, natomiast innowacyjna konstrukcja dźwigni zacisku sprawia, że stosowana jest właściwa siła mocowania. Specjalne szyny umieszczone od góry, z dołu i z tyłu płytki, dzięki ograniczeniu do minimum możliwości jej ruchów, również zwiększają bezpieczeństwo przebiegu obróbki.”

Dodatkową cechą CoroCut QF, która zwiększa stabilność obróbki jest możliwość wykorzystania nowej wersji montowanej osiowo głowicy CoroTurn® SL. Użycie głowicy SL oznacza, że klient może zastosować system CoroCut QF na wytaczakach z tłumikiem drgań Silent Tools™, do obróbki wysokiej jakości rowków czołowych również w przypadku trudno dostępnych detali.

Precyzyjne podawanie chłodziwa od góry i od dołu jest cechą, która w przypadku tego typu narzędzi jest na rynku absolutnie wyjątkowa. Jest ona szczególnie korzystna podczas obróbki głębokich i wąskich rowków czołowych. Wióry zakleszczone w rowku mogą doprowadzić do wyłamania narzędzia i obniżyć poziom bezpieczeństwa obróbki. Zwykle, gdy podczas obróbki rowków czołowych wióry zakleszczą się w rowku, operator zmniejsza posuw, co z kolei przekłada się na zmniejszenie produktywności. Dlatego kluczowe jest w tym przypadku stosowanie sztywnych narzędzi zapewniających dobrą kontrolę wiórów, które umożliwią obróbkę przy dużych siłach procesu skrawania. Te właściwości mogą być również ważne w przypadku wykonywania obróbki bezobsługowej.

W przykładowym zastosowaniu u klienta, podczas obróbki rowków czołowych w częściach systemu audio, wykonywanej w centrum tokarskim CNC, przy podawaniu chłodziwa pod ciśnieniem 35 bar (508 psi), problemem była niedostateczna kontrola wiórów i nadmierny hałas. Po zmianie narzędzi na CoroCut QF, dzięki lepszej kontroli wiórów i bardziej bezpiecznemu przebiegowi obróbki uzyskano wiele korzyści, obejmujących między innymi wzrost liczby obrabianych przedmiotów z 50 do 120 (trwałość ostrzy narzędzia wzrosła o 140%). Ponadto wyeliminowano konieczność zatrzymywania produkcji po każdych dziesięciu przedmiotach, w celu usunięcia wiórów. Było to wcześniej niezbędne ze względu na możliwość zablokowania obrotów głowicy rewolwerowej.

System CoroCut QF obejmuje płytki z ostrzem o szerokości 3 lub 4 mm (0.118 lub 0.157 cala) oferowane w czterech gatunkach materiału narzędziowego (GC1105, GC1125, GC1135 i GC1145) oraz geometrii -TF do toczenia rowków czołowych o dużej głębokości. W ramach usługi Tailor Made dostępne są również zoptymalizowane narzędzia o głębokości skrawania i zakresie średnic dokładnie dopasowanym do wymagań danego przedmiotu.



Więcej informacji na ten temat można znaleźć na stronie internetowej
www.sandvik.coromant.com/pl-pl/products/corocut_qf/pages/default.aspx



Sandvik Coromant
Sandvik Coromant, będący częścią ogólnoświatowej grupy inżynieryjno przemysłowej Sandvik, jest liderem w dziedzinie wytwarzania narzędzi, rozwiązań w zakresie obróbki skrawaniem oraz posiadanej wiedzy. Wyznacza standardy i wdraża innowacje spełniające wymagania przemysłu obróbki metalu, zarówno obecne jak i związane z nadchodzącą nową erą przemysłową. Wsparcie edukacyjne, duża skala inwestycji w badania i rozwój oraz silne, partnerskie relacje z klientami gwarantują postęp w zakresie technologii obróbki, który nadaje kierunek i dynamikę oraz zmienia przyszłość przemysłu wytwórczego. Firma Sandvik Coromant jest właścicielem ponad 3100 patentów na całym świecie, zatrudnia ponad 7900 pracowników i jest reprezentowana w 150 krajach.



Źródło: Sandvik Coromant
