W ciągu ponad 100 lat od założenia Alexander Bürkle GmbH & Co. KG, firma wielokrotnie modernizowała swoją działalność, zawsze jednak w oparciu o swoje ustalone kluczowe kompetencje. Obecnie zatrudnia ona około 800 pracowników w 22 lokalizacjach na południu Niemiec. W trakcie działalności firma przekształciła się z hurtowni elektrycznej do usługodawcy oferującego klientom z sektora budowlanego i inteligentnej inżynierii przemysłowej wsparcie w zakresie migracji do technik cyfrowych. Alexander Bürkle opracował całą ofertę usług "smart industry" dla swojego docelowego rynku przemysłowego.

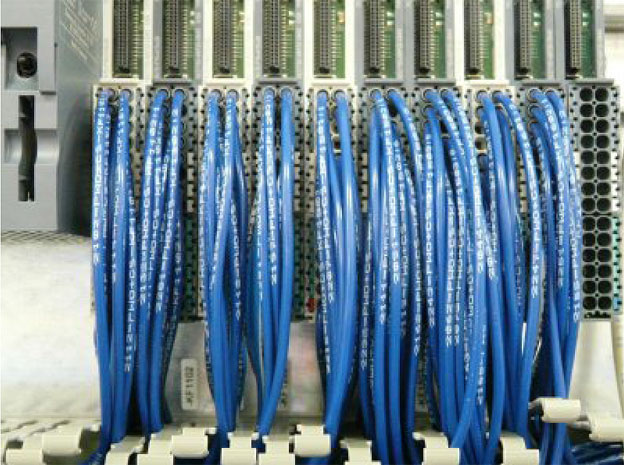

W firmie Alexander Bürkle połączenia są etykietowane automatycznie za pomocą oprogramowania EPLAN.



Podstawą tych usług jest inżynieria szaf sterowniczych, którą Alexander Bürkle oferuje w zakresie usług budowlanych (rozdzielacze budynkowe), a także w przemyśle. Początkowo dział ten pracował jako producent kontraktowy dla swoich klientów. Segment biznesowy został następnie rozszerzony o półautomatyczne systemy montażu przewodów, etykietowania i obróbki metali, a także inteligentne usługi, takie jak optymalizacja szaf sterowniczych. Spowodowało to, że coraz więcej firm korzysta obecnie z knowhow Alexander Bürkle. Inżynieria szaf sterowniczych stale się rozwija.





Półtora roku temu zarząd postanowił konsekwentnie rozwijać usługi inżynieryjne w tym obszarze i pokazywać klientom drogę do Przemysłu 4.0, stosując nową koncepcję planowania systemów elektrycznych. Zaczęto od inżynierii usług budowlanych. Fabian Camek, dyrektor techniczny: "Wymieniliśmy oprogramowanie ECAD na EPLAN, dające najlepsze możliwości kompleksowego wykorzystania danych – od wstępnej koncepcji do szczegółowego planowania i oddania do eksploatacji".



Fabian Camek, kierownik ds. projektowania elektrycznego w Alexander Bürkle GmbH & Co. KG (po prawej) z Rubenem Schemelem, szefem planowania i kontroli produkcji szaf sterowniczych



Korzyści z projektowania rozdzielnic budynkowych za pomocą EPLAN Cogineer i narzędzi do planowania wstępnego można opisać jednym zdaniem: "Podczas, gdy projektant – zwykle na miejscu w siedzibie klienta – konfiguruje rozdzielnicę oraz wybiera i przypisuje komponenty metodą drag&drop, system ECAD przejmuje prace projektowe w tle". Podstawowe prace planistyczne są zatem wykonywane automatycznie aż do najdrobniejszych szczegółów. Etykietowanie połączeń i przewodów – również automatycznie przeprowadzane później – jest już ustalone, podobnie jak struktura przestrzenna szafy sterowniczej.







W drugim etapie Alexander Bürkle przeniósł te zasady do inżynierii szaf sterowniczych dla klientów przemysłowych, takich jak czołowi producenci obrabiarek. Również tutaj rośnie znaczenie inżynierii, dlatego ważne jest zintegrowane planowanie i projektowanie elektryczne na platformie EPLAN, które zaczyna się od EEC One (w przyszłości od EPLAN Cogineer). Planowanie wstępne odbywa się za pomocą EPLAN Preplanning, projektowanie przestrzenne szaf sterowniczych za pomocą EPLAN Pro Panel, a do projektu sterowania hydraulicznego i pneumatycznego wykorzystuje się EPLAN Fluid.

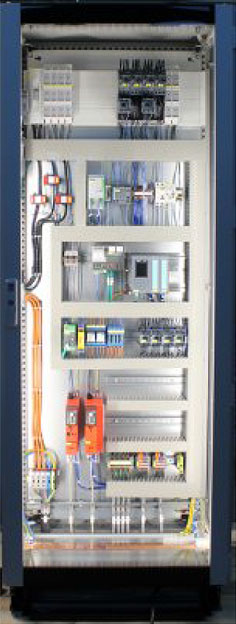

Przykład produkcji szafy sterowniczej





Ważny warunek wstępny automatycznego projektowania i montażu szaf sterowniczych musiał zostać spełniony wcześniej. Wszystkie komponenty niezbędne do montażu rozdzielnic budynkowych, a w kolejnym etapie szaf sterowniczych są przechowywane w EPLAN wraz ze wszystkimi charakterystycznymi danymi i wymiarami. Trzy osoby z działu projektowania elektrycznego rejestrują nowe komponenty zgodnie ze znormalizowanymi wytycznymi, przechowywanymi w "Style Guide" i wprowadzają je do bazy komponentów Alexander Bürkle. Jest to wysiłek opłacalny zarówno dla Alexander Bürkle, jak i klientów. Fabian Camek: "Znacznie przyspiesza to nam projektowanie szaf sterowniczych, ponieważ komponenty są wybierane zgodnie z systemem opcji. Na życzenie udostępniamy również dane klientom, a nie ma takiego, który nie doceniłby tej usługi".





Dlatego logiczne jest, że Alexander Bürkle oferuje tę usługę również klientom z sektora przemysłowego. Dostarczanie danych komponentów zgodnie ze standardami „Style Guide” to projekt, który jest realizowany niezależnie od projektu szafy sterowniczej. Zapotrzebowanie na dane jest duże, ponieważ dla inżynierów mechaników i ich klientów dane te opisują "cyfrowego bliźniaka", np. wirtualny obraz maszyny lub systemu, który można zaktualizować do jego rzeczywistej reprezentacji przez cały czas użytkowania. Fabian Camek: "Ponieważ systemy cyfrowe i rzeczywiste są połączone na stałe, rozwijają pamięć obiektów. Ci, którzy rozwijają i przechowują dane cyfrowe, oszczędzają czas i pieniądze, ponieważ mogą na przykład lepiej zaplanować wdrożenie i konserwację systemu, a gdy wymagany jest serwis zawsze mają pod ręką niezbędne informacje. Dane te są również bardzo przydatne podczas modernizacji lub konwersji maszyny".

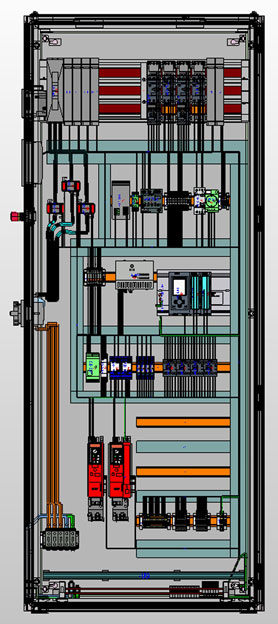

…oraz obraz "cyfrowego bliźniaka". Widok z Eplan Pro Panel





Zapytany o inne zalety zintegrowanego projektowania elektrycznego, Fabian Camek był w stanie przytoczyć wiele aspektów: "Projektujemy teraz organicznie, zaczynając od funkcji, uszeregowanych według modułów i pól". Projektanci nie zaczynają od wyboru rozmiaru szafy sterowniczej, ponieważ jej rozmiar automatycznie wyłania się z funkcji, komponentów i modułów. Projektanci elektrycy korzystają z oferty Rittal, chyba że klienci wybiorą sprzęt innego producenta. Fabian Camek podkreśla, że poprawiony przepływ prac oznacza również, że projekty od samego początku są wolne od błędów. Co więcej: "Wiele specyficznych zadań, takich jak wybór tras przewodów w sieci koryt kablowych lub przygotowanie etykiet dla urządzeń odbywa się automatycznie. Dane mogą być wykorzystane nawet do pakowania zdatnego do transportu morskiego. Wymiary skrzyni zdatnej do tego typu transportu można uzyskać z EPLAN, podobnie jak ciężar transportowy spedytora".

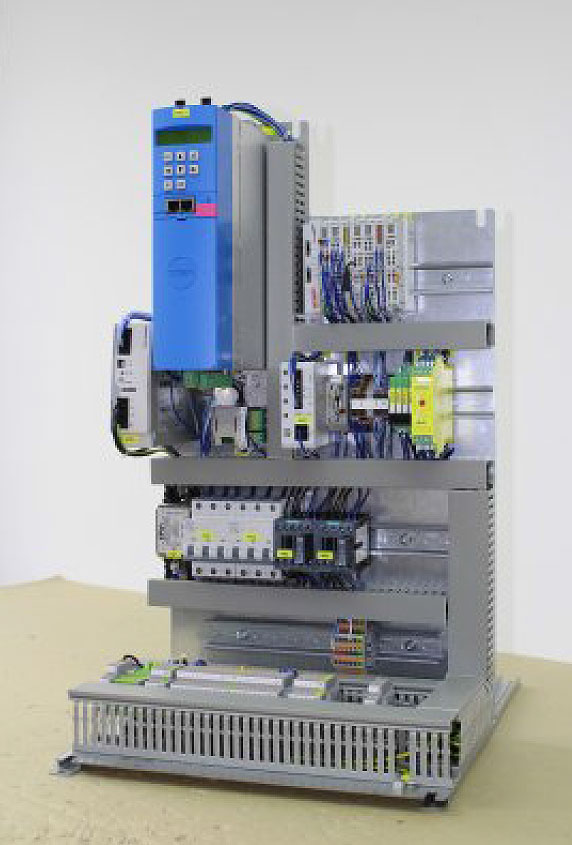

Typowy produkt firmy Alexander Bürkle – rzeczywisty panel montażowy





Terminal Server dodatkowo poprawia spójność i przejrzystość danych. Oprogramowanie EPLAN zostało dostosowane do tej technologii, co zapewnia scentralizowaną infrastrukturę. Niezbędne dane, takie jak widoki 3D szaf sterowniczych, schematy obwodów itp. są dostarczane niezależnie od lokalizacji, np. na laptopie lub tablecie. Fabian Camek: "Jesteśmy pierwszymi na świecie, którzy używają tego narzędzia. Wykorzystujemy je do łączenia się z projektantami elektrycznymi w oddziale we Frankfurcie. Projektujemy i budujemy tam szafy sterownicze na rynek amerykański, zgodne z normami UL/ANSI, a za pomocą Terminal Server możemy uzyskiwać dostęp do współużytkowanej puli danych z obu lokalizacji".

Przejście od dostawcy usług inżynieryjnych do dostawcy systemowego Biorąc pod uwagę te korzyści oraz duże zapotrzebowanie na zaawansowane usługi inżynieryjne, nie dziwi fakt, że Alexander Bürkle uważa, że dobrze wykorzystuje zalety Platformy EPLAN. Fabian Camek: "Decyzja była słuszna. Rozszerzyliśmy nasze portfolio inżynieryjne i utrzymujemy intensywniejszy kontakt z klientami, którym oszczędzamy dużo pracy".

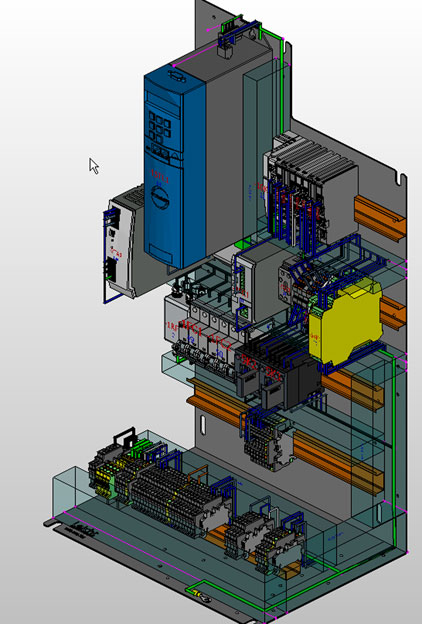

Cyfrowy bliźniak panelu montażowego



Jednym z celów na najbliższą przyszłość jest skonfigurowanie projektów klientów na platformie EPLAN dostarczonej przez Alexandra Bürkle, a następnie otrzymanie (w dużej mierze zautomatyzowanego) planowania ze wszystkimi listami części, widokami 3D i schematami połączeń. Korzyści z tego rodzaju zadań związanych z udostępnianiem są ogromne. Alexander Bürkle oczekuje skrócenia o 75% czasu potrzebnego na planowanie elektryczne. Równocześnie, to nowe podejście do projektowania zmieni sposób współpracy klientów z inżynierami działu mechnicznego. Fabian Camek: "Ewoluujemy od producenta szaf sterowniczych i dostawcy usług inżynieryjnych do dostawcy systemowego". Klienci Alexander Bürkle śledzą ten rozwój z wielkim zainteresowaniem.
