Skaner 3D w wyjątkowym projekcie tworzenia anatomicznej butelki dla niemowląt

źródło: projektantka Beata Nikolajczyk-Miniak


Butelka przyszłości

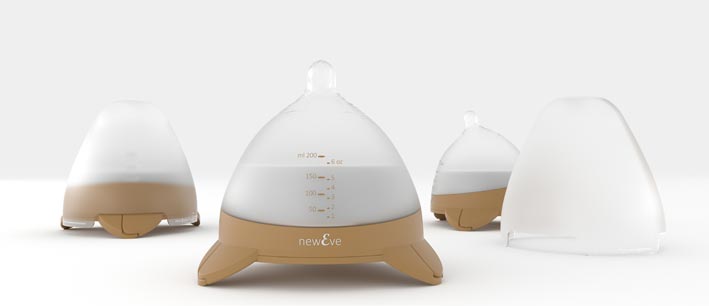

Takim właśnie wyjątkowym produktem jest spersonalizowany dozownik pokarmu dla niemowląt New Eve, który został stworzony przez wielokrotnie nagradzaną w wielu prestiżowych konkursach projektantkę Beatę Nikolajczyk – Miniak. Projekt innowacyjnej butelki do mleka dla najmłodszych, w kształcie kobiecej piersi zaprojektowany został tak aby najwierniej odwzorować naturalne karmienie w sytuacjach gdy nie jest ono możliwe. Powstał w oparciu o prace badawczą wspartą środkami finansowymi Ministerstwa Nauki i Szkolnictwa Wyższego.

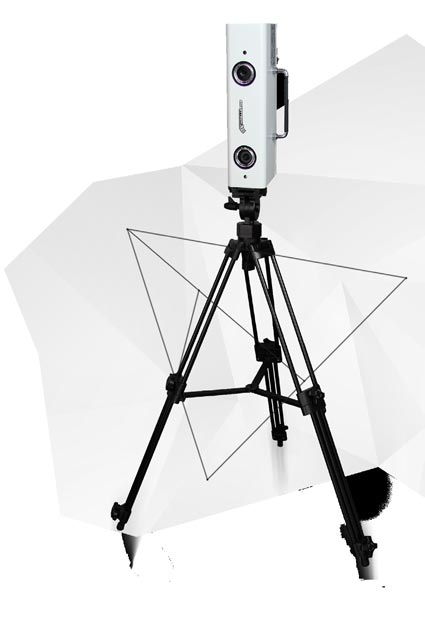

Proces tworzenia butelki rozpoczął się od ankiety dedykowanej matkom karmiącym naturalnie, rozpowszechnionej online na portalach społecznościowych oraz udostępnionej w różnych charytatywnych placówkach. W badaniu wzięło udział 100 kobiet, których piersi zostały na podstawie zebranej dokumentacji zwymiarowane w dwóch płaszczyznach – w widoku z przodu oraz w widoku z przekroju bocznego. Aby odwzorować nieregularny kształt kobiecej piersi użyto najnowocześniejszej technologii skanowania 3D ukrytej w nowym skanerze SMARTTECH3D med. Skaner ten działa w technologii strukturalnego światła białego LED i wykonuje pomiar pola o powierzchni 300×200 mm w czasie zaledwie 0.2 sekundy. Dodatkowo dzięki technologii światła białego LED pomiar jest w pełni bezpieczny dla ciała człowieka.

źródło: projektantka Beata Nikolajczyk-Miniak

Samo skanowanie 3D polega na uzyskaniu informacji o kształcie, geometrii obiektu oraz utworzenie jego wirtualnej, cyfrowej kopii. W wyniku skanowania otrzymuje się chmurę punktów czyli zbiór odzwierciedlających powierzchnię skanowanego przedmiotu. Są one opisane za pomocą trzech współrzędnych X, Y, Z oraz mogą przechowywać dodatkowo informacje o kolorze obiektu. Następnie z punktów tych tworzy się siatkę trójkątów. Dzięki niej kształt przedmiotu odzwierciedlony jest szczegółowo za pomocą zbioru kilku milionów małych trójkątów.

źródło: projektantka Beata Nikolajczyk-Miniak

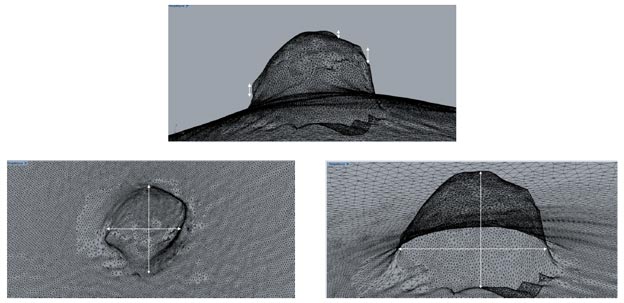

Badanie kształtu brodawki sutkowej przeprowadzono wyłącznie przy udziale wspomnianego skanera 3D co pozwoliło na pobranie wymiarów geometrycznych: szerokości, długości i wysokości części sutkowej gruczołu piersiowego. Dzięki szczegółowej analizie wykonanej przez dedykowane do skanerów 3D oprogramowanie SMARTTECH3Dmeasure, opierającej się na obliczaniu i mierzeniu struktury badanej powierzchni, wygenerowane zostały pośrednie wartości charakteryzujące załamania, wgłębienia oraz nierówności występujące na brodawce sutkowej. Dodatkowo dzięki precyzji technologii skanowania 3D możliwe było obejrzenie w powiększeniu struktury powierzchni otoczki sutkowej.

Ciepło, bliskość, bezpieczeństwo zamknięte w kształcie piersi matki

Wszystkie wykonane badania i analizy pomiarów brodawki sutkowej, uśrednienie wyników i przeanalizowanie zależności pomiędzy proporcjami poszczególnych części gruczołu piersiowego przyczyniły się do uformowania butelki w kształt najbardziej zbliżony do naturalnej piersi. Obserwacja samej części sutkowej znalazła przełożenie w projektowanym dozowniku na uformowanie kształtu i struktury elementu odpowiadającego za wypływ mleka.

źródło: projektantka Beata Nikolajczyk-Miniak

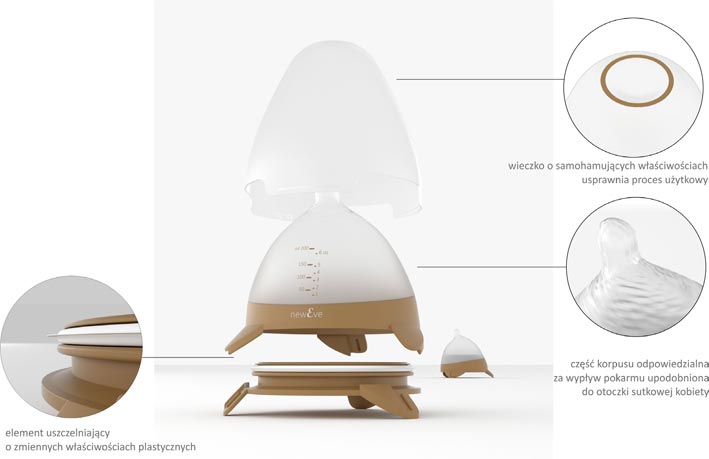

Tak powstały rewolucyjny podajnik do mleka „New Eve”, który posiada zarówno cechy anatomiczne jak i zmysłowe charakterystyczne dla gruczołu piersiowego kobiety. Jest on podobny do niej kształtem, plastyczny i miękki a dodatkowo podczas podawania podgrzanego pokarmu oddaje walory cieplne. W budowie dozownika zastosowano dodatkowo materiał zmiennej grubości, który u szczytu dozownika jest najcieńszy i najbardziej plastyczny dzięki czemu dobrze oddaje ciepło. Przy podstawie dozownika materiał jest natomiast najgrubszy i nieelastyczny. Opisana zależność odczuwania ciepłoty mleka znajdującego się w dozowniku bezpośrednio związana jest również z jego kształtem, który pozbawiony podziału na smoczek i butelkę umożliwia dziecku komfortowe przytulenie się na większej powierzchni do „ciepłej piersi”. Podajnik do mleka „New Eve” jest rewolucyjnym projektem w branży produktów dla niemowląt,  który z pewnością nie powstałby bez użycia skanerów 3D. Bez wątpienia z powodzeniem znajdzie on szerokie grono zainteresowanych odbiorców.

źródło: projektantka Beata Nikolajczyk-Miniak



Sam projekt butelki został już wielokrotnie doceniony na konkursach zarówo w kraju jak i za granicą. Otrzymał między innymi miejsce w finale w międzynarodowym konkursie make me! organizowanym przez Łódź Design Festival – jednym z najważniejszych, międzynarodowych konkursów dla projektantów młodego pokolenia. Dodatkowo została uznana przez światowej sławy jury w konkursie Red dot i zakwalifikowała się do finału.

* * *

Beata Nikolajczyk-Miniak
Absolwentka Akademii Sztuk Pięknych im. Władysława Strzemińskiego w Łodzi. Od 2012 roku asystentka na Wydziale Wzornictwa i Architektury Wnętrz w macierzystej uczelni. Entuzjastka zrównoważonego projektowania oraz działań popularyzujących naukę, w szczególności prac badawczych. Laureatka wielu nagród, regularnie współtworzy i uczestniczy w różnego rodzaju plenerach, warsztatach, imprezach artystycznych. W swoich realizacjach korzysta z możliwości jakie współcześnie daje rozwój technologiczny, ceni sobie również funkcjonalność i estetykę produktu.

* * *

SMARTTECH Sp. z o.o.
SMARTTECH został założony w 2000 roku przez grupę naukowców i badaczy z Politechniki Warszawskiej pod kierownictwem prof. Dr. hab. Pani Małgorzaty Kujawińskiej, która jest również wynalazcą technologii. Firma od samego początku koncentrowała się na zbieraniu danych 3D, wykorzystując metodę pomiaru światłem strukturalnym. Od prawie 20 lat ulepszamy metodę pomiaru, przeprojektowując i wdrażając najnowsze rozwiązania optyczne i projekcyjne, dostarczając najbardziej dokładne i wiarygodne wyniki dla najbardziej wymagających klientów na całym świecie.



 Źródło: SMARTTECH Sp. z o.o.
