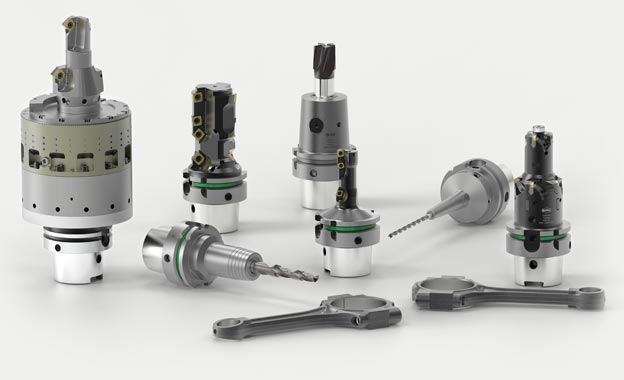

Rozwiązanie procesowe
do obróbki wszystkich rodzajów korbowodów

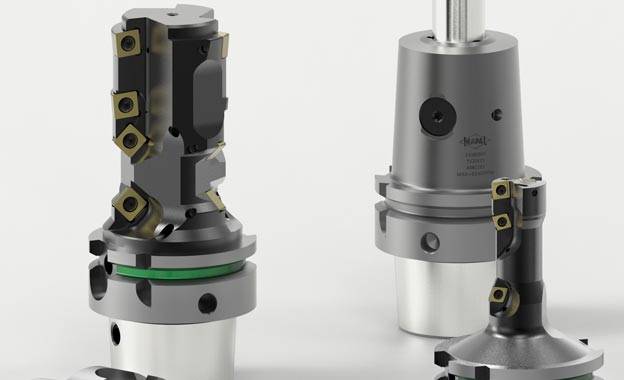

Podczas obróbki korbowodu, mały otwór łączący w szczególności stanowi wyzwanie. W zależności od geometrii występują zupełnie różne sytuacje wiercenia. Na przykład dla różnych kształtów korbowodu, płaskich, głębokich i stożkowych powierzchni sferycznych. Firma MAPAL opracowała modułową koncepcję narzędzi do wiercenia z wymiennymi płytkami specjalnie do tego rodzaju obróbki. Zastosowano tutaj promieniowo zintegrowane, spiekane płytki wymienne, każda z czterema krawędziami tnącymi.

Umieszczenie płytek wieloostrzowych i rowków wiórowych jest dostosowane do specjalnych wymagań różnych sytuacji wiercenia. Dostosowane są także materiały do cięcia. Między innymi zastosowano nową powłokę CVD firmy MAPAL, która łączy poprzednio przeciwstawne parametry wysokiej ciągliwości i odporności na zużycie, a tym samym umożliwia obróbkę ze znacznie wyższymi prędkościami skrawania niż wcześniej.

Korpus nowych narzędzi jest wykonany z materiału o właściwościach ze znacznie mniejszymi wibracjami. Centralne doprowadzanie chłodziwa w uchwycie zapewnia optymalne dostarczanie chłodziwa bezpośrednio na krawędzie tnące. Oznacza to znaczny wzrost niezawodności i stabilności procesu podczas obróbki otworów.

Jako dostawca, MAPAL oferuje nie tylko optymalne narzędzia, ale również uchwyty idealnie dopasowane do danego rodzaju obróbki, w tym hydrauliczne uchwyty mocujące lub HTC o małym prześwicie w miejscach trudno dostępnych, takich jak otwór olejowy. Dzięki mechatronicznemu narzędziu uruchamiającemu TOOLTRONIC, MAPAL oferuje również odpowiednie rozwiązanie dla skomplikowanych geometrii, na przykład otworów, które nie są okrągłymi lub ukształtowanymi otworami z rowkiem olejowym. W ten sposób MAPAL oferuje klientom kompletny proces z minimalnymi zmianami narzędzi, który jest specjalnie dostosowany w każdym przypadku do panujących warunków.



Źródło: MAPAL Dr. Kress KG
