quattroClean snow jet technology — skalowalna, z możliwością pracy w trybie inline i kompatybilna z pomieszczeniami czystymi

Proces czyszczenia na sucho zapewniający optymalne rezultaty czyszczenia w produkcji elektroniki

Niezależnie od tego, czy chodzi o energię, mobilność czy przemysł – komponenty i systemy elektroniczne odgrywają kluczową rolę w transformacji w kierunku neutralności klimatycznej. Ze względu na wyższe wymagania dotyczące gęstości mocy i niezawodności oraz nowe rozwiązania, wymagania dotyczące czystości technicznej podczas produkcji tych komponentów ogromnie wzrosły. Skalowalna, kompatybilna z pomieszczeniami czystymi i działająca w trybie inline technologia strumienia śniegu quattroClean to suchy, niezawodny i zrównoważony sposób spełnienia tych wymagań w szerokim zakresie zastosowań czyszczących.

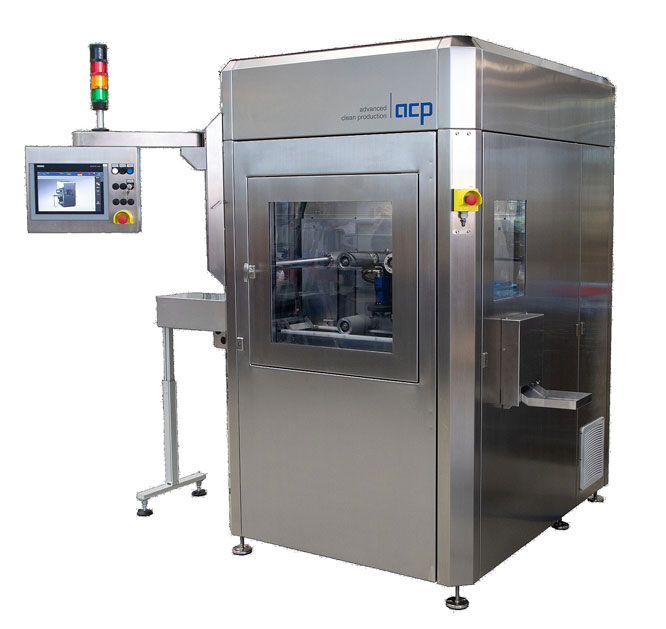

Kompaktowa komora czyszcząca JetCell ze stali nierdzewnej z obrotowymi dyszami została opracowana do zastosowań w automatycznym czyszczeniu i jest w stanie oczyścić duże powierzchnie w krótkim czasie. Można je łatwo zintegrować z połączonym środowiskiem produkcyjnym lub pracować jako samodzielne urządzenie.

Czystość techniczna ma decydujący wpływ na wydajność, funkcjonalność, niezawodność i żywotność komponentów i systemów elektronicznych, od produktów półprzewodnikowych i mikrosystemów, technologii łączenia i montażu płytek drukowanych po produkcję ogniw i modułów akumulatorowych oraz produkcję elementów fotowoltaicznych i elektronika organiczna o strukturze laserowej. Punktem odniesienia jest poziom czystości określony jako niezbędny dla dalszych procesów lub zastosowania końcowego, który należy osiągnąć w spójny i powtarzalny sposób. Aby zapewnić zgodność z czasami bardzo wysokimi limitami dotyczącymi cząstek stałych, filmowo-organicznych i nieorganicznych zanieczyszczeń resztkowych, czyszczenie zwykle przeprowadza się w pomieszczeniu czystym. Dzięki konstrukcji dostosowanej do danej klasy pomieszczeń czystych, technologia strumienia śniegu quattroClean firmy acp systems sprawdziła się jako rozwiązanie do zadań wymagających wysokiej czystości.

SCC 1 i najwyższy poziom czystości folii został wyraźnie osiągnięty

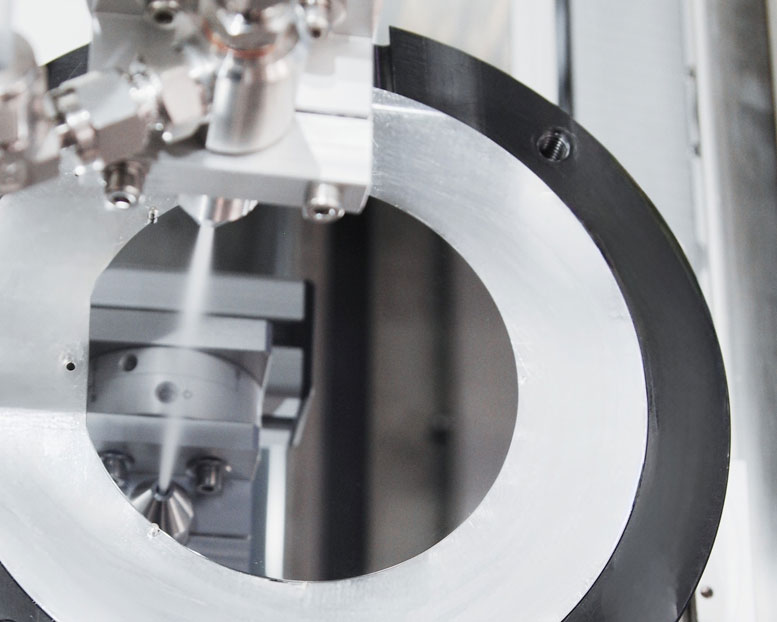

Technologia dotyczy procesu suchego, który jest stosowany do czyszczenia całej powierzchni lub wybranych części. Czynnikiem czyszczącym jest ciekły dwutlenek węgla odzyskany z procesów produkcji chemicznej oraz wytwarzania energii z biomasy. Dwutlenek węgla jest prowadzony przez niezużywającą się, dwuskładnikową dyszę pierścieniową i rozszerza się na wyjściu, tworząc drobne kryształki śniegu.

Są one łączone przez oddzielny strumień sprężonego powietrza w płaszczu i przyspieszane do prędkości ponaddźwiękowej. Kiedy łatwo skupiający się strumień śniegu i sprężonego powietrza uderza w czyszczoną powierzchnię, następuje kombinacja efektów termicznych, mechanicznych, rozpuszczalnikowych i sublimacyjnych, co stanowi podstawę działania czyszczącego. Podczas procesu krystaliczny dwutlenek węgla ulega całkowitej sublimacji, pozostawiając obrabiane powierzchnie całkowicie suche.

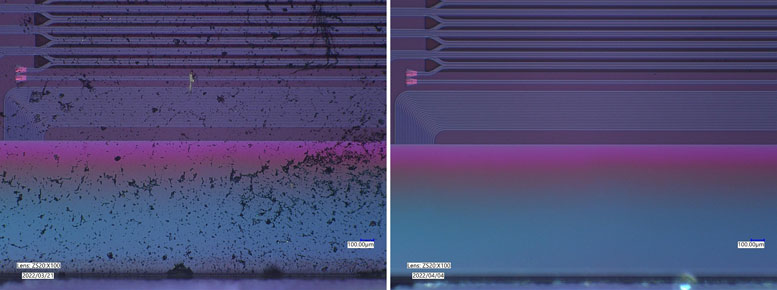

Technologia suchego strumienia śniegu quattroClean zapewnia stałą czystość cząstek zgodnie z SCC 1. W przypadku lepkich pozostałości wyniki czyszczenia odpowiadają efektom uzyskiwanym przy innych procesach ultradokładnego czyszczenia.

Szeroko zakrojone testy wykazały, że technologia strumienia śniegu quattroClean konsekwentnie spełnia wymagania klasy czystości powierzchni (SCC) 1 zgodnie z VDI 2083, arkusz 9.1:2006 w zakresie pozostałości zanieczyszczeń cząstkami stałymi. Ponadto czystość cząstek odpowiadającą SCC 0,1 można osiągnąć z powtarzalną dokładnością w przypadku komponentów, które zostały wcześniej oczyszczone w ultradrobnym procesie mokrej chemii. W przypadku pozostałości folii wyniki czyszczenia są porównywalne z innymi procesami ultradokładnego czyszczenia, takimi jak czyszczenie chemiczne na mokro i plazmą lub wypalanie próżniowe.

Zrównoważone czyszczenie za pomocą nośnika z certyfikatem Green Screen

W połączeniu z gazem procesowym firmy Linde, skuteczny proces quattroClean został nagrodzony Certyfikatem Green Screen dla środków czyszczących i odtłuszczających od Clean Production Action. W ten sposób niezależna organizacja non-profit stworzyła punkt odniesienia specjalnie dla środków czyszczących stosowanych jako chemikalia procesowe w produkcji, zwłaszcza w przemyśle elektronicznym. Certyfikat potwierdza, że gaz procesowy nie zawiera substancji chemicznych szkodliwych dla ludzi i środowiska.

Rozwiązania czyszczące dostosowane do pomieszczeń czystych do każdego zastosowania

Aby optymalnie dostosować rozwiązanie czyszczące do odpowiednich wymagań i sytuacji produkcyjnej, acp Systems oferuje gamę maszyn opartych na standardowych modułach, jak również na indywidualnie planowanych systemach. Konstrukcja i cechy rozwiązań, które w całości wykonane są ze stali nierdzewnej, dostosowane są do danej klasy pomieszczeń czystych. Zapewnia to czystość 99,995 procent ciekłego dwutlenku węgla w momencie jego przygotowania i jakość 1.2.1. zgodnie z normą ISO 8573-1:2010 dla sprężonego powietrza. W razie potrzeby do źródła ultraczystego sprężonego powietrza (XCDA) można zintegrować płuczkę gazu, aby odfiltrować wszelkie ślady substancji organicznych. Jakość wytwarzanego powietrza spełnia na przykład wymagania produkcji półprzewodników.

Skuteczne, suche i nadające się do pomieszczeń czystych rozwiązania czyszczące, takie jak technologia strumienia śniegu quattroClean, są koniecznością, aby niezawodnie spełniać czasami ogromnie podwyższone wymagania w zakresie czystości technicznej w przemyśle elektronicznym lub czyszczenia wstępnie zmontowanych komponentów.

Jednym z rozwiązań oferowanych przez acp Systems jest kompaktowy JetCell z obrotowymi dyszami, który będzie można zobaczyć na tegorocznych targach Productronica. Elastyczna komora czyszcząca typu „plug & play” została opracowana do zastosowań zautomatyzowanego czyszczenia i można ją łatwo zintegrować z powiązanym środowiskiem produkcyjnym, np.: bezpośrednio za wykrawarką lub wtryskarką. Alternatywnie może działać jako rozwiązanie samodzielne. Charakteryzuje się wysoką wydajnością czyszczenia przy wyjątkowo niskim zużyciu mediów. Podczas czyszczenia powierzchni, które można wykonać jednocześnie od góry i od dołu, płynne monitorowanie i kontrola procesu zapewniają, że każda część jest traktowana z zastosowaniem wcześniej zatwierdzonych parametrów procesu. Zintegrowane interfejsy umożliwiają podłączenie sterowanego cyfrowo systemu czyszczenia do komputera nadrzędnego wyższego poziomu.

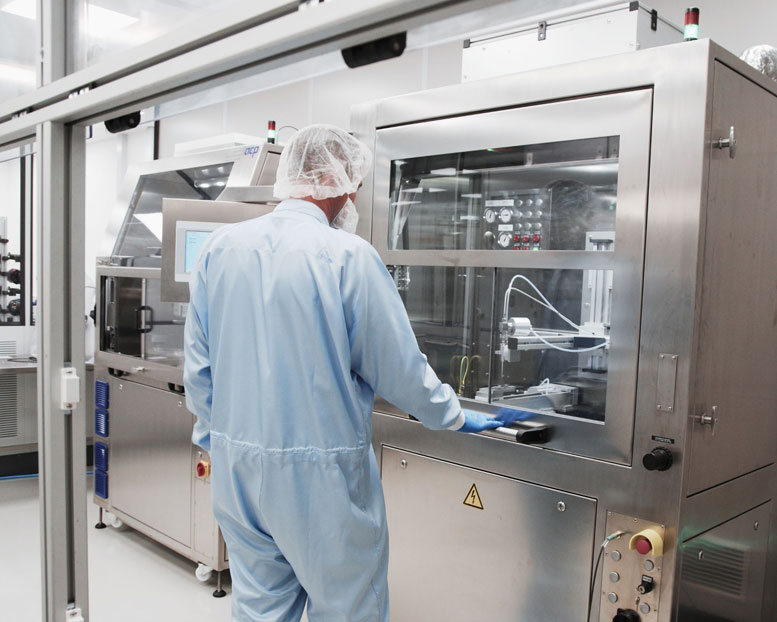

Stanowisko do testowania pomieszczeń czystych do projektowania procesów i walidacji

system acp posiada własne stanowisko do testowania pomieszczeń czystych do projektowania procesów. Umożliwia to przeprowadzanie testów czyszczenia w zatwierdzonym pomieszczeniu czystym klasy ISO 7 ze strefami do klasy 5 zgodnie z normą ISO 14644-1. Wszystkie parametry procesu, takie jak strumienie objętości sprężonego powietrza i dwutlenku węgla, liczba dysz, czyszczona powierzchnia i czas trwania strumienia, są precyzyjnie dostosowane do konkretnego zastosowania, biorąc pod uwagę właściwości materiału, rodzaj zanieczyszczenia i wymagany poziom czystości. Ustalone wartości można zapisać jako programy czyszczenia specyficzne dla danej części w jednostce sterującej systemu.

Proces został zaprojektowany w należącym do firmy ośrodku testowym w pomieszczeniu czystym. Definiowane są tu także optymalne parametry procesu. Media procesowe – dwutlenek węgla i sprężone powietrze – przygotowywane są w taki sposób, aby zapewnić jakość powietrza wymaganą np. w przemyśle półprzewodników.

Dzięki technologii suchego strumienia śniegu quattroClean dostępne jest rozwiązanie czyszczące, które można zastosować do niezawodnego i wydajnego wykonywania szerokiego zakresu zadań czyszczących w przemyśle elektronicznym. Proces ten nie tylko zapewnia wymaganą czystość elementów elektronicznych, mechanicznych, optycznych i czujników, ale jednocześnie pozwala zaoszczędzić energię i zasoby.

acp systems AG,
71254 Ditzingen, Niemcy,
Telefon +49 7156 480140,
info@acp-systems.com,
www.acp-systems.com

Źródło: acp system
