Poznaj 5 najlepszych usprawnień
w Radan 2018 R2



Poniżej przedstawiamy 5 usprawnień systemu, które nasi specjaliści uznali za najciekawsze:

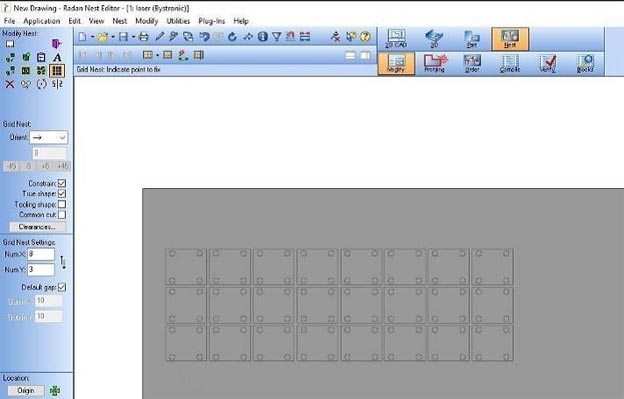

1. Ręczny Nesting – Siatka

Nowa funkcjonalność pozwala użytkownikowi na umieszczenie części na arkuszu za pomocą siatki. Po wpisaniu ilości części w rzędach i kolumnach oraz zdefiniowaniu odstępów umieszczamy siatkę części za pomocą standardowych narzędzi do lokalizacji.

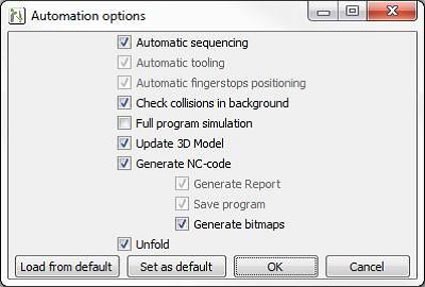

2. Menu Opcji Automatycznych

Przycisk "Automatycznie" wykonuje akcje określone w oknie opcji automatycznych. Zawiera wszystkie następujące kroki tworząc program gięcia, kod-NC lub Rozwinięcie.

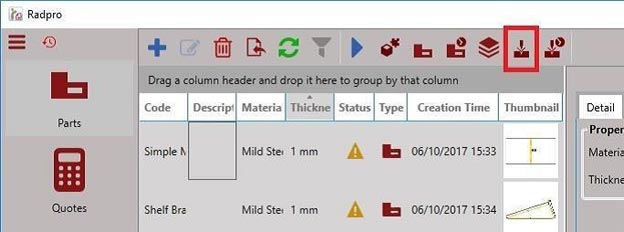

3. Gięcie Serii Części (Batch)

Ta funkcjonalność pozwala użytkownikowi przetwarzać części w trybie automatycznym RadPro. Radpro przechowa pliki .c4cx, dla każdej z części z uwzględnieniem dla jakiej prasy część była przypisana, oraz plik symbolu dla preferowanej maszyny. Każda część, która wymaga dalszej manualnej obróbki w procesie gięcia będzie miała swój plik .c4cx, z którym można pracować po skończonym procesie serii części.

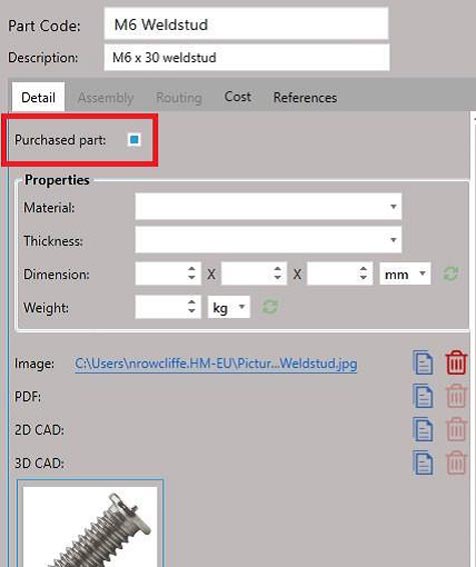

4. Wsparcie dla Części Zakupowych



Nowa wersja Radan daje możliwość określenia elementów zakupowych, które są zawarte w złożeniu, oraz zawarcia ich kosztu w wycenie. Aby określić część jako zakupową, należy wybrać przycisk Część Zakupowa.

Części zakupowe nie mogą mieć podzłożeń ani kroków obróbczych, są one po prostu elementami, które kupujemy od dostawcy. Przykładowy obrazek u góry pokazuje kołek, jednak częścią zakupową może być cokolwiek co można kupić np. siłowniki hydrauliczne, serwomotory itd.

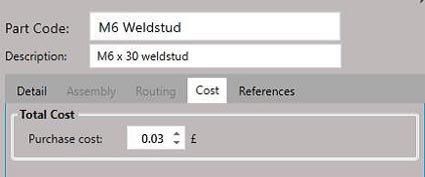

Gdy część zostanie określona jako zakupowa, możesz wprowadzić koszt w zakładce Koszty, która została uproszczona ponieważ opcje materiału już nie są istotne.

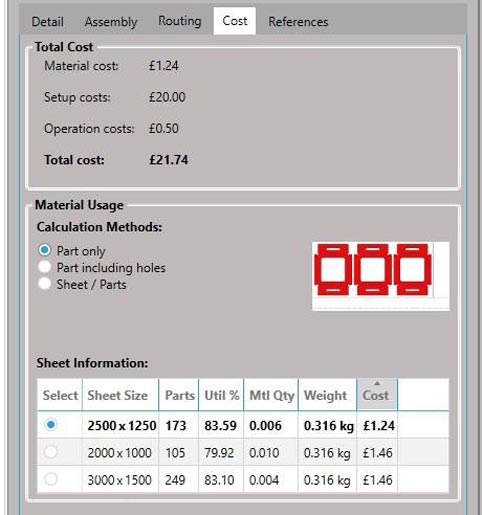

5. Opcje Kosztu Materiału

Zakładka Część -> Koszt została zmieniona zapewniając więcej kontroli nad sposobem wyliczania kosztu materiału.

Dostępne są trzy opcje kalkulacji materiału:

– Tylko Część to wartość materiału, który dostarczasz swojemu klientowi,

– Część zawierająca otwory obliczy wartość materiału w granicach części,

– Arkusz/Części oblicza wartość całego arkusza podzieloną przez ilość części ułożonych na arkuszu.

Opcja umożliwia użytkownikowi wybór rozmiaru arkusza, a dodatkowe okno ze szczegółami pozwala podjąć decyzję o wyborze arkusza. Koszt jest wyliczany na bieżąco z informacji o Materiałach. Zmiany w deklarowanym koszcie arkusza automatycznie aktualizują wynik na części.





Źródło: Verashape
