Nowe kabiny CO2 snow-jet o konstrukcji kompatybilnej z czystymi pomieszczeniami

Efektywny proces czyszczenia strumieniem śniegu CO2 dla małych partii produktów o wysokiej czystości



Trudno byłoby bardziej zróżnicować komponenty do zastosowań wymagających wysokiej czystości, na przykład w inżynierii medycznej, technologii laserowej, przemyśle dostaw półprzewodników, precyzyjnej optyce i metrologii. A jednak mają one wspólne cechy, takie jak małe wielkości produkcji, duża różnorodność obrabianych elementów, a przede wszystkim wyjątkowo wysokie wymagania dotyczące czystości powierzchni.

Obejmuje to usuwanie zanieczyszczeń cząsteczkowych i błonowych oraz, w zależności od branży, ewentualnie zanieczyszczeń biologicznych i jonowych, a także pozostałości organicznych i nieorganicznych. Działy badawczo-rozwojowe również stają przed tymi wymaganiami. Konwencjonalne roztwory do czyszczenia części są zwykle projektowane dla znacznie większych ilości iw niektórych przypadkach – na przykład w przypadku czyszczenia chemicznego na mokro – mogą osiągnąć swoje granice, jeśli chodzi o zdolność procesu.

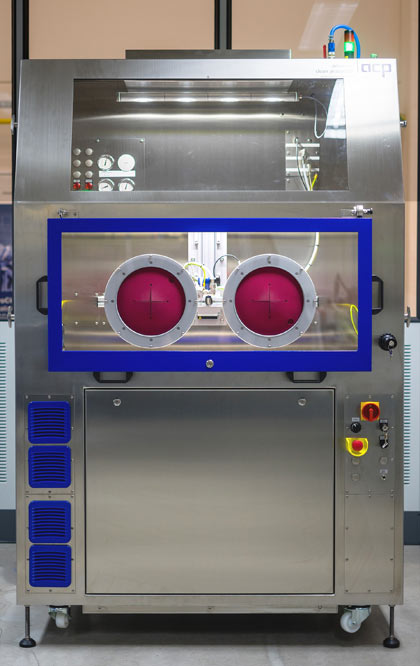

Kompaktowy JetStation-HP, odpowiedni do czystych pomieszczeń, przeznaczony jest do zadań czyszczenia obejmujących małe ilości części, które muszą spełniać najwyższe standardy czystości. W kabinie do czyszczenia ręcznego części są ładowane i rozładowywane przez przednią klapę z dostępem ręcznym.

Kompaktowe kabiny do odśnieżania CO2 odpowiednie do użytku w pomieszczeniach czystych

Dzięki nowym ręcznym i zautomatyzowanym kabinom JetStation-HP firma acp systems AG dostarcza kompaktowe rozwiązania czyszczące do tych przypadków użycia z technologią quattroClean. Zamknięte, wyciszone, wolnostojące jednostki są w całości wykonane ze stali nierdzewnej. Są wyposażone tylko w komponenty i materiały używane w zastosowaniach w pomieszczeniach czystych. Projektując komorę procesową zwrócono uwagę na to, aby oderwane zanieczyszczenia i dwutlenek węgla były usuwane szybko i skutecznie przez zintegrowany system ekstrakcji oraz aby nie tworzyły się kieszenie brudu. Zapobiega to ponownemu zanieczyszczeniu czyszczonych części.

W przypadku obu modeli kabin w standardzie system monitorowania stężenia CO2 w obszarze roboczym. Jeśli ustawiona wartość graniczna zostanie przekroczona, dopływ dwutlenku węgla jest automatycznie wyłączany i wyświetlany jest komunikat o błędzie.

Ręczny JetStation-HP jest ładowany i rozładowywany przez przednią klapę z dostępem ręcznym i nadaje się zarówno do siedzących, jak i stojących stacji roboczych. Proces czyszczenia, w którym część jest kierowana do dyszy przez operatora, można wygodnie uruchomić za pomocą pedału.

Jeśli muszą być spełnione wyższe wymagania w zakresie niezawodności procesu i / lub geometrii części, stosuje się zautomatyzowany JetStation-HP. W tym modelu czyszczona część jest przesuwana przez drzwi, które można zautomatyzować i umieścić w odbiorniku zamontowanym na układzie osi X / Y, stole obrotowym lub kombinacji obu tych elementów w komorze procesowej. Program czyszczenia specyficzny dla części przechowywany w sterowniku systemu jest uruchamiany za naciśnięciem przycisku. Następnie proces przebiega w pełni automatycznie, przy czym wszystkie parametry, takie jak ruchy odbiornika, prędkość, siła i czas trwania strumienia, odległość między dyszą a obrabianym przedmiotem, są stałe, zgodnie z programem części. Dodatkowo zautomatyzowany model JetStation-HP posiada system czujników do monitorowania procesu czyszczenia, który w sposób ciągły mierzy gęstość strumienia śniegu.

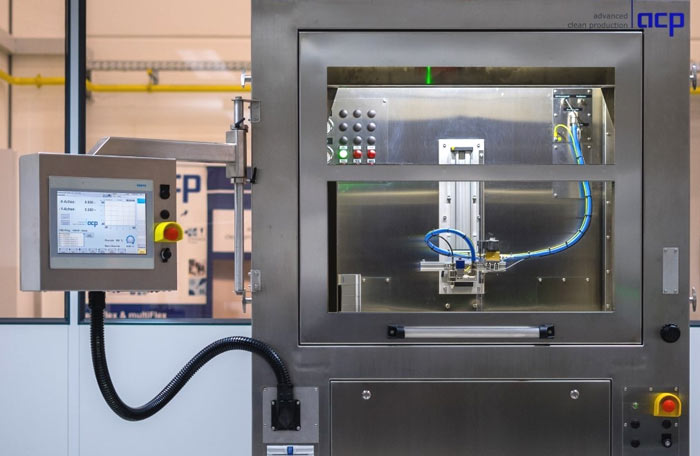

W tym samodzielnym systemie wykonanym w całości ze stali nierdzewnej, czyszczona część jest umieszczana w odbiorniku zamontowanym na osi x / y, stole obrotowym lub kombinacji obu, umieszczonym w komorze procesowej.

Koncepcja Plug & Play dla szybkiego wdrożenia

Koncepcja plug & play sprawia, że kabiny czyszczące JetStation-HP są szybkie i łatwe do uruchomienia. Cała technologia procesu odśnieżania i przygotowania mediów jest zintegrowana z obudową systemu, co oznacza, że wystarczy podłączyć tylko zasilanie dwutlenku węgla i sprężonego powietrza.

Aby uzyskać powtarzalne wyniki czyszczenia, wszystkie parametry procesu, takie jak siła i czas trwania strumienia, są utrzymywane na stałym poziomie w sposób specyficzny dla programu. Ponadto w standardzie dostępny jest system czujników do monitorowania procesu czyszczenia, który w sposób ciągły mierzy gęstość strumienia śniegu.

Technologia quattroClean – cztery efekty dla czystych powierzchni

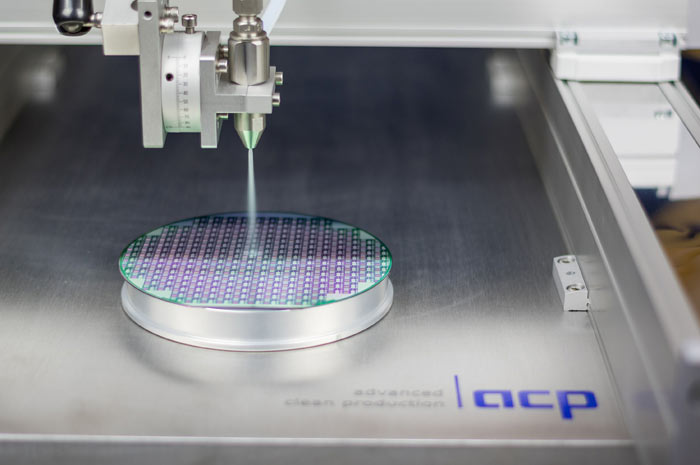

Środkiem czyszczącym używanym w procesie QuattroClean opracowanym przez systemy ACP jest ciekły dwutlenek węgla, będący produktem ubocznym procesów przemysłowych, a zatem neutralny dla klimatu. Jest prowadzony przez niezużywającą się dwuskładnikową dyszę pierścieniową i rozszerza się po wyjściu, tworząc drobny śnieg CO2. Ten rdzeniowy strumień jest następnie łączony w oddzielny płaszczowy strumień sprężonego powietrza i przyspieszany do prędkości ponaddźwiękowej. Gdy łatwo skupiający się strumień śniegu i sprężonego powietrza uderza w czyszczoną powierzchnię, występuje połączenie efektów termicznych, mechanicznych, sublimacyjnych i rozpuszczalnikowych. Interakcja tych czterech mechanizmów działania usuwa zanieczyszczenia cząsteczkowe i błonowe w niezawodny i powtarzalny proces. Podczas etapu czyszczenia krystaliczny dwutlenek węgla jest całkowicie przekształcany z ciała stałego w gaz, co oznacza, że części są natychmiast suche.

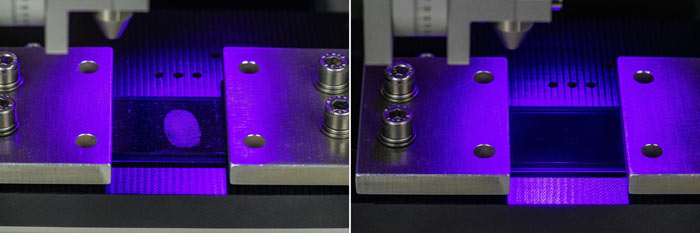

Zdjęcie przed i po, wykonane w świetle UV, pokazuje, że cząstki stałe i zanieczyszczenia na elementach wykonanych ze wszystkich materiałów technicznych są usuwane w niezawodny sposób.

Proces czyszczenia jest tak delikatny dla materiałów, że można go używać nawet do czyszczenia delikatnych powierzchni o drobnej strukturze. Technologia sucha quattroClean nadaje się do części wykonanych z praktycznie każdego materiału technicznego i kombinacji materiałów.

www.acp-systems.com

O systemach ACP
Założona w Stuttgarcie w 1997 r. Firma acp systems AG jest dziś jednym z międzynarodowych liderów rynku i technologii, jeśli chodzi o wydajne czyszczenie strumieniem śniegu CO2. Opatentowana przez firmę technologia quattroClean to suchy, delikatny i oszczędzający zasoby proces, który usuwa cząstki i zanieczyszczenia filmowe z prawie każdego materiału technicznego. Nadaje się również do czyszczenie elementów elektronicznych i elektromechanicznych, zapewniające powtarzalne wyniki. Skalowalny system quattroClean z funkcją Industrial 4.0 może być używany do czyszczenia całopowierzchniowego lub selektywnego, na przykład do czyszczenia powierzchni spawanych, klejonych i uszczelniających. acp specjalizuje się również w automatyzacji procesów czyszczenia i integracji ich z połączonymi w sieć liniami produkcyjnymi, montażowymi i lakierniczymi.
