Nowe frezy z węglików spiekanych do produkcji narzędzi i form

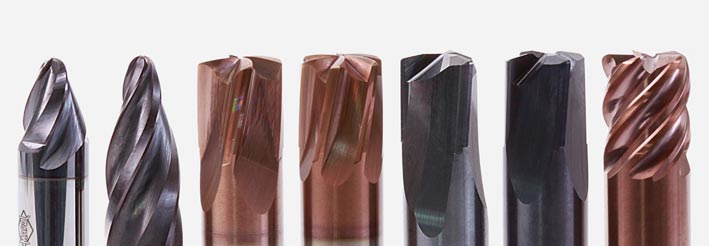

MAPAL wprowadza nowy program wysokowydajnych frezów z węglików spiekanych, opracowany specjalnie do produkcji narzędzi i form. Od lewej: po dwa warianty OptiMill-3D-CS, OptiMill-3D-HF Hartowany i OptiMill-3D-HF, po prawej: OptiMill-3D-CR Hartowany.



Obróbka z dużym posuwem i wysoką wydajnością usuwania materiału

Wraz z OptiMill-3D-HF-Hardened posiadającymi cztery lub sześć krawędzi skrawających MAPAL ogłasza wprowadzenie dwóch nowych frezów do obróbki z dużym posuwem. Nadają się one do frezowania elementów hartowanych o twardości 45-66 HRC. Aby narzędzia działały niezawodnie nawet w trudnych warunkach, MAPAL opracował specjalną geometrię powierzchni.

Frez z czterema krawędziami tnącymi służy przede wszystkim do obróbki zgrubnej oraz do obróbki wstępnej. Ze względu na mniejszą liczbę ostrzy i związane z tym większe wymiary rowków wiórowych, zapewnione jest niezawodne usuwanie wiórów. Ten frez jest również narzędziem z wyboru do obróbki długich i głębokich otworów.

Frez z sześcioma krawędziami tnącymi może być optymalnie wykorzystywany do obróbki zgrubnej i wstępnej, a także z dużym posuwem do wykańczania płaskich powierzchni. Zapewnia najlepsze wykończenie powierzchni i płaskość. Odpowiednik, OptiMill-3D-HF, z trzema i czterema krawędziami tnącymi jest dostępny do obróbki wykańczającej. Wymiary dopasowane są do OptiMill-3D-HF-Hardened.

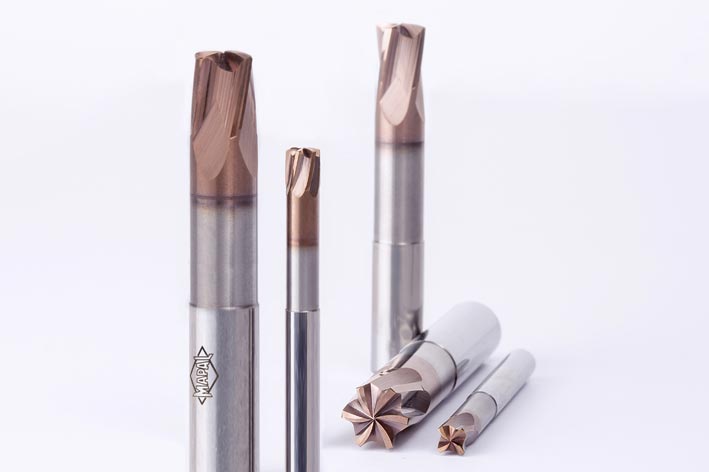

Nadaje się do frezowania części hartowanych o twardości 45-66 HRC, z OptiMill-3D-HF-Hardened z czterema lub sześcioma krawędziami skrawającymi MAPAL ogłasza wprowadzenie dwóch nowych frezów z dużym posuwem do obróbki twardej.



Bardzo dokładne promienie narożne dla maksymalnej precyzji

Frez promieniowy OptiMill-3D-CR-Hardened służy do wykańczania form 3D do twardości 66 HRC. Z maksymalną prędkością posuwu zapewnia bardzo dobre, gładkie wykończenia powierzchni o wysokim połysku. Kluczowe są tutaj dokładnie wykonane promienie naroża. OptiMill-3D-CR-Hardened jest dostępny w zakresie średnic 4–12 mm o różnych długościach i promieniach naroża.

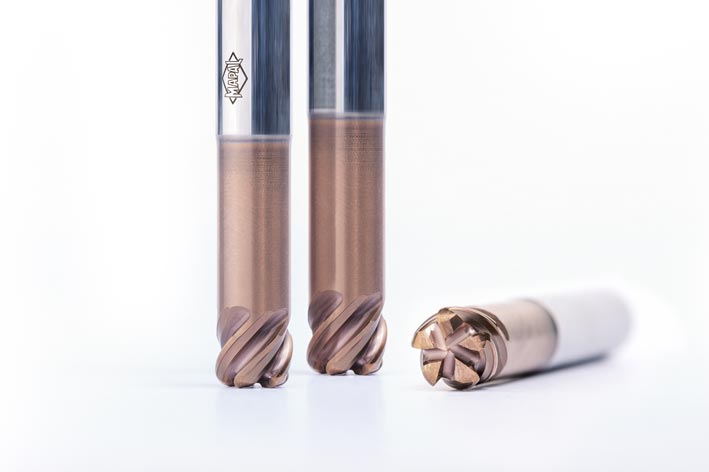

Frez o promieniu naroża OptiMill-3D-CR-Hardened służy do wykańczania form 3D do twardości 66 HRC.



Wydajność w obróbce wstępnej i wykańczającej na maszynach 5-osiowych

Nowe frezy o promieniu kołowym OptiMill-3D-CS są stosowane głównie w produkcji form w głębokich wnękach, do złożonych kształtów, a także do produkcji łopat turbin i wirników. Specjalną cechą narzędzi jest optymalne geometryczne połączenie promienia i frezu kształtowego, które umożliwia większy odstęp ścieżek podczas wstępnego wykańczania i wykańczania. Czas obróbki można znacznie skrócić, a jakość wykończenia powierzchni na częściach  ma duże znacznie. Do obróbki głębokich, trudno dostępnych otworów, OptiMill-3D-CS w kształcie kropli jest najlepszym wyborem. Duże powierzchnie są obrabiane bardzo wydajnie przy użyciu frezu w kształcie stożkowym.





Źródło: MAPAL Dr. Kress KG
