Napędy nastawcze do jednostek liniowych norelem
Przekształcanie poleceń jazdy na ruchy mechaniczne

Jednostki liniowe norelem wykonują precyzyjne zadania ruchu w obszarach takich jak przemieszczanie i automatyzacja. Jako jednostki regulacyjne norelem oferuje już wybór napędów nastawczych, które skutecznie przekształcają odebrane polecenia jazdy na ruchy mechanicznie.

Napędy nastawcze to kompletne systemy mechatroniczne, składające się z enkodera obrotowego Multiturn bez baterii, przekładni, silnika oraz zintegrowanej elektroniki zasilania i sterowania. Jako inteligentne jednostki regulacyjne przekształcają odebrane polecenia jazdy na ruchy mechaniczne.

W 18 różnych wariantach

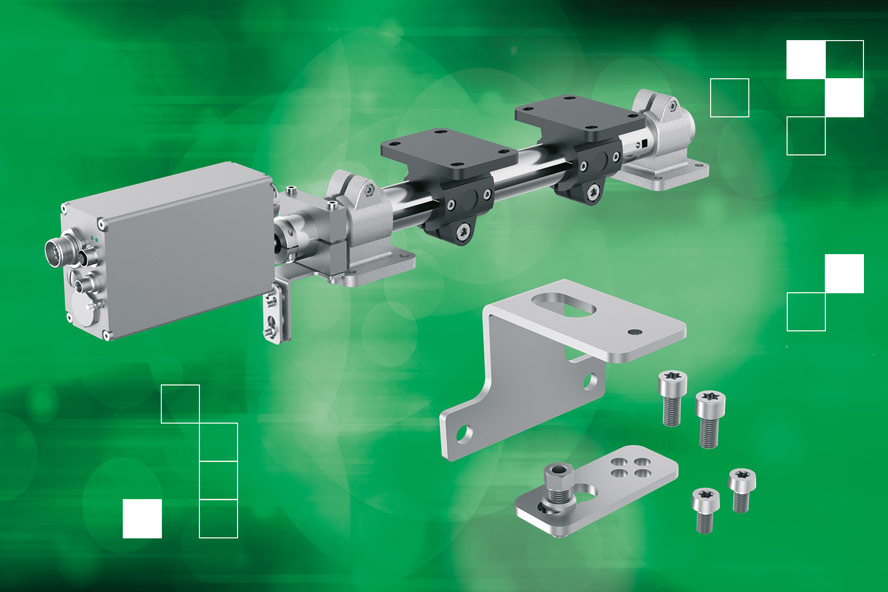

Napędy nastawcze norelem (numer katalogowy 85000-50) są montowane do końca walu maszyny lub na wale bądź wrzecionie. Aby nie dopuścić do przekręcania wału maszyny, firma norelem opracowała zestaw montażowy (85000-51), składający się ze wspomagania momentu obrotowego i kątownika montażowego. W ofercie jest łącznie 18 wariantów napędów nastawczych – do różnych średnic wałów, do różnych protokołów komunikacyjnych oraz w wersjach z aluminium i stali nierdzewnej.

Firma norelem, specjalizująca się w częściach standardowych, opracowała napędy nastawce specjalnie do swoich jednostek liniowych. Pasują one do jednostki liniowej 29105, jednostki liniowej z podwójną rurą z trapezowym mechanizmem gwintowym 21250, jednostki liniowej z podwójną rurą z płytą montażową 21250-01 i nowej jednostki liniowej aluminiowej kwadratowej 29104.

Również do nowej jednostki liniowej

Wprowadzona na rynek nowa jednostka liniowa aluminiowa kwadratowa 29104 łączy w sobie dużą sztywność, niewielkie gięcie, dużą obciążalność i prostotę obsługi. Za pomocą wrzeciona przekształca ona ruch obrotowy na liniowy ruch pozycyjny. Oferowana w trzech wielkościach ma uniwersalne zastosowanie i przystępną cenę. Najważniejsze: rowek profilu prowadzącego jest zasłonięty taśmą stalową, która chroni wrzeciono i nakrętkę prowadzącą przed zanieczyszczeniami.

Napędy nastawcze norelem:

• 18 różnych wariantów
• Znamionowy moment obrotowy 5 Nm
• Komunikacja przez PROFIBUS, EtherCAT lub IO-Link
• Uchwyt wału maszyny o trzech różnych średnicach: 8, 10 lub 12 mm
• Wykonanie ze stali nierdzewnej lub aluminium
• Stopień ochrony IP67
