Łatwa obsługa dla zewnętrznego rozwiercania małych średnic



Ułatwienie tego było tak proste, jak to możliwe, o czym MAPAL myślał, opracowując system EA (EasyAdjust). W systemie EA tylny stożek wkładki jest już zintegrowany z kasetą, która służy jako uchwyt wkładki. Nie ma więc potrzeby przechodzenia przez proces ustawiania tylnego stożka mniejszej krawędzi skrawającej. Jedyne, co należy ustawić, to zwis wkładki w stosunku do podkładek prowadzących. Jest to na ogół szybkie i proste zadanie. Jednak wcześniej tak było tylko do określonej średnicy. W przypadku rozwiertaków zewnętrznych o małych średnicach obróbkowych ustawienie jest wciąż dużym wyzwaniem. Czujnik pomiarowy musi być włożony do zewnętrznego rozwiertaka, wyzerowany do płytek prowadzących i umieszczony przy krawędzi tnącej, aby ustawić odpowiedni zwis. Procedura, która jest pogarszana przez bardzo ograniczony widok wnętrza narzędzia. Wymaga to pewnej umiejętności pracownika, a także odpowiedniego szkolenia.

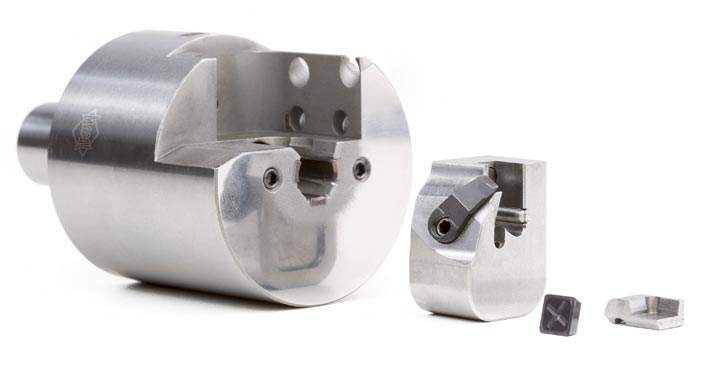

Aby znacznie ułatwić proces ustawiania zewnętrznych rozwiertaków o małych średnicach, system EA jest zintegrowany z wyjmowaną kasetą.


Nowy system do łatwego ustawienia

MAPAL opracował nowy system, dzięki któremu ustawianie zewnętrznych rozwiertaków o małych średnicach jest znacznie prostszym procesem. Wymaga to zintegrowania kasety systemu EA w dodatkowej kasecie. Kasetę można wyjąć, a wkładkę można szybko i łatwo ustawić za pomocą mikrometru lub płytki powierzchniowej. Odpowiedni wymiar ustawienia dla płytki jest wygrawerowany na odwrocie narzędzia. Ten wymiar odpowiada środkowej części tolerancji dla dopasowania, które ma zostać utworzone.

Po zakończeniu ustawień kaseta jest ponownie montowana. Dokładność przełączania sięga 2–3 µm. Dzięki tej dokładności przełączania i niezwykłej prostocie ustawiania wkładki nowy system oznacza, że znacznie łatwiej jest niezawodnie przestrzegać wymaganych tolerancji i wyjątkowo precyzyjnych pasowań, nawet w przypadku małych średnic.

System EA może być stosowany z płytkami wymiennymi z czterema lub sześcioma krawędziami skrawającymi



MAPAL Dr. Kress KG

MAPAL – oprzyrządowanie sukcesem klienta
MAPAL Präzisionswerkzeuge Dr. Kress KG jest jednym z wiodących międzynarodowych dostawców precyzyjnych narzędzi do obróbki praktycznie wszystkich materiałów. Firma założona w 1950 roku zaopatruje wiodących klientów z branży motoryzacyjnej i lotniczej oraz z inżynierii maszyn i urządzeń. Dzięki swoim innowacjom rodzinna firma wyznacza trendy i standardy w technologii produkcji i obróbki. MAPAL postrzega siebie jako partnera technologicznego, wspierającego swoich klientów w opracowywaniu wydajnych i oszczędzających zasoby procesów obróbki przy użyciu indywidualnych koncepcji narzędzi. Firma jest reprezentowana przez zakłady produkcyjne, filie sprzedaży i przedstawicieli w 44 krajach na całym świecie. W 2018 r. Grupa MAPAL zatrudniała 5500 pracowników, generując sprzedaż w wysokości 640 mln EUR.



Źródło: MAPAL Dr. Kress KG
