Komora czyszcząca kompatybilna z pomieszczeniami czystymi z technologią quattroClean

W pełni zautomatyzowane rozwiązanie do czyszczenia na sucho do zastosowań o wysokiej czystości

Zaprojektowana do użytku w pomieszczeniach czystych, kompaktowa komora czyszcząca JetCell-HP z technologią suchego strumienia śniegu quattroClean umożliwia automatyczne wykonywanie szerokiego spektrum zadań czyszczenia o wysokiej czystości.

W branżach takich jak sektor urządzeń medycznych, farmaceutyka, optyka, technologia czujników i laserów, metrologia, przemysł dostawców półprzewodników, elektronika i mikrotechnologia, wymagania dotyczące czystości części i komponentów stają się coraz bardziej rygorystyczne. W związku z tym rośnie potrzeba przeniesienia procesów czyszczenia do czystych środowisk. Dzieje się tak, ponieważ zanieczyszczenie cząstkami nawet w zakresie submikrometrowym jest wystarczające, aby pogorszyć jakość procesów i produktów, podobnie jak najdrobniejsze błonki, plamy i odciski palców. Aby rozwiązać te zadania związane z czyszczeniem w sposób niezawodny, skalowalny, spójny i ekonomiczny, niezbędny jest odpowiednio dostosowany sprzęt.

Komora do czyszczenia na sucho kompatybilna z pomieszczeniami czystymi

Takie rozwiązanie czyszczące oferuje firma acp systems AG – jej nowa komora czyszcząca quattroClean JetCell-HP z technologią czyszczenia strumieniem śniegu w konstrukcji zgodnej z pomieszczeniami czystymi. Proces czyszczenia jest suchy i wykorzystuje neutralny dla klimatu dwutlenek węgla.

Kompaktowa komórka do elastycznej zautomatyzowanej produkcji wykonana jest w całości ze stali nierdzewnej i ma gładkie, jednorodne powierzchnie bez żadnych zewnętrznych śrub. Można go łatwo zintegrować z podłączoną linią produkcyjną lub działać jako samodzielne urządzenie. Wszystkie komponenty i materiały wyposażenia są przystosowane do zastosowań w pomieszczeniach czystych. Dzięki zoptymalizowanej pod względem przepływu konstrukcji komory procesowej, oderwane zanieczyszczenia i sublimowany dwutlenek węgla są szybko i skutecznie usuwane przez zintegrowaną jednostkę ekstrakcyjną. Skutecznie zapobiega to nie tylko ponownemu zanieczyszczeniu czyszczonych części, ale także tworzeniu się zabrudzeń.

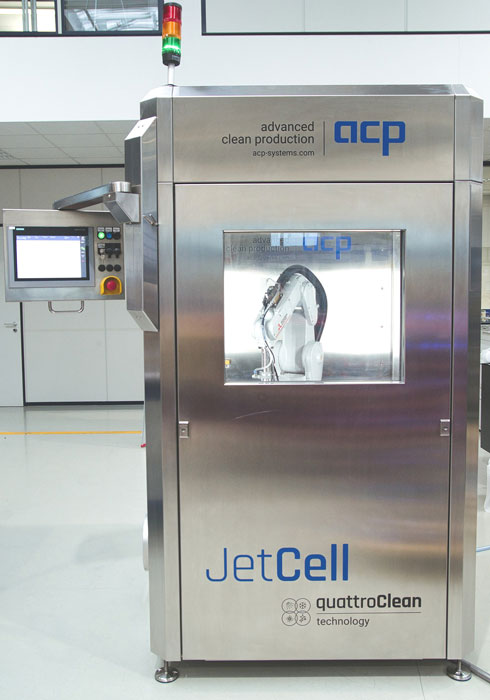

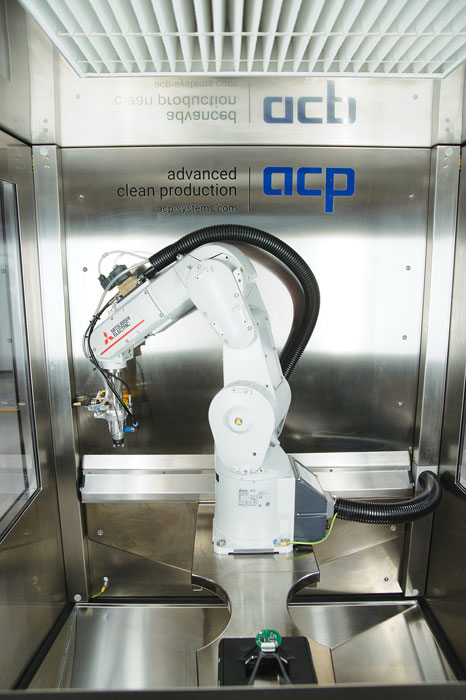

Wykonany w całości ze stali nierdzewnej system czyszczący ma gładkie powierzchnie i jest standardowo wyposażony w robota. Można go łatwo zintegrować z podłączonymi liniami produkcyjnymi i sterować cyfrowo.

Aby zapewnić niezmiennie doskonałe wyniki czyszczenia, JetCell-HP jest standardowo wyposażony w system czujników, który w sposób ciągły mierzy gęstość strumienia śniegu. Cyfrowo sterowana komora czyszcząca może być łatwo zintegrowana i kontrolowana przez nadrzędne systemy komputerowe hosta za pośrednictwem standardowych interfejsów. Aby zapewnić pełną dokumentację i identyfikowalność, wszystkie parametry procesu, takie jak dopływ CO2, dopływ sprężonego powietrza i czas strumienia, są automatycznie rejestrowane i przesyłane do komputera głównego.

Skalowalny proces quattroClean można łatwo dostosować do różnych geometrii komponentów. Proces jest dostosowywany i weryfikowany zgodnie z wymaganiami klienta i aplikacji poprzez testy w centrum technicznym acp.

Technologia quattroClean – czystość osiągnięta dzięki czterem efektom

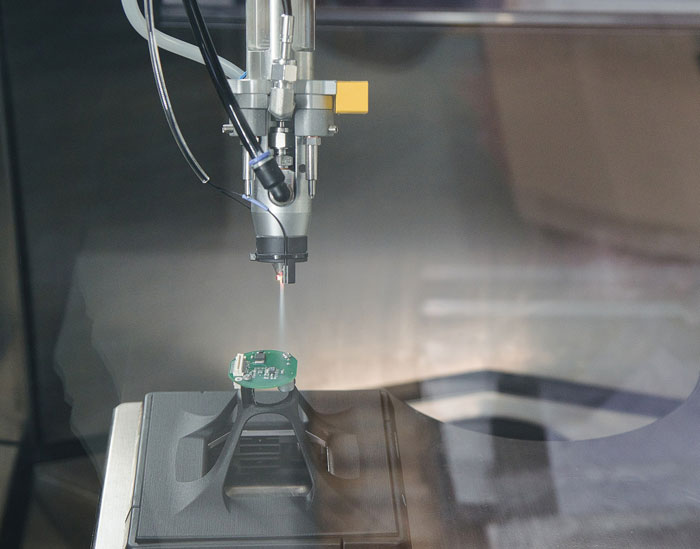

Kluczem do doskonałego efektu czyszczenia systemu quattroClean jest konstrukcja odpornej na zużycie, dwuskładnikowej dyszy pierścieniowej, przez którą podawany jest ciekły dwutlenek węgla. To rozszerza się przy wyjściu, tworząc drobne kryształki śniegu, które są następnie wiązane przez oddzielny strumień sprężonego powietrza i przyspieszane do prędkości naddźwiękowej. Odrzutowiec łatwo skupia się na określonym obszarze. Podczas uderzania w czyszczoną powierzchnię cztery mechanizmy (termiczny, mechaniczny, rozpuszczalnikowy i sublimacyjny) zapewniają niezawodne usuwanie zanieczyszczeń cząsteczkowych i błonowo-chemicznych. Podczas procesu czyszczenia krystaliczny dwutlenek węgla ulega całkowitej sublimacji. Powierzchnie/części są zatem suche i można je od razu przejść do następnego etapu produkcji. Proces czyszczenia jest tak delikatny dla materiałów, że można go używać nawet do czyszczenia delikatnych powierzchni o drobnej strukturze.

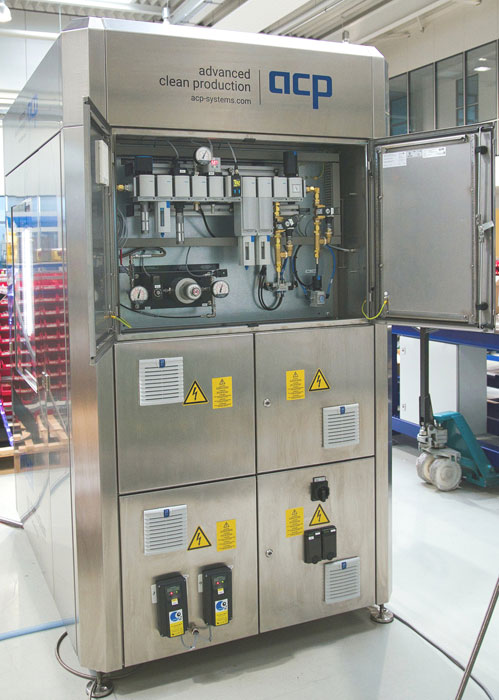

Oprócz jednostki sterującej w obudowie systemowej rozwiązania czyszczącego typu plug-and-play zintegrowana jest również kompletna technologia procesu czyszczenia strumieniem śniegu i przygotowania mediów. Zapewnione są również przyłącza do prądu, sprężonego powietrza i dwutlenku węgla.

Łatwość dostosowania do różnych zadań związanych z czyszczeniem

Skalowalny proces quattroClean można łatwo dostosować do różnych geometrii elementów i można go stosować do czyszczenia częściowego lub całościowego. Proces jest dostosowywany i weryfikowany zgodnie z wymaganiami klienta i aplikacji poprzez testy w centrum technicznym acp. Określone w ten sposób parametry procesu można zapisać w systemie sterowania JetCell-HP jako programy czyszczenia specyficzne dla części. Oprócz systemu sterowania, w obudowie systemu zintegrowano również kompletną technologię do procesu strumieniowego śniegu oraz wyposażenie do przygotowania mediów. System uruchamia się po prostu podłączając go do zasilania elektrycznego, sprężonego powietrza i dwutlenku węgla (butle lub zbiornik).



Źródło: acp systems AG
